Cáp quang Singlemode (SMF – Single Mode Fiber) được sử dụng phổ biến trong hệ thống viễn thông, mạng MAN/WAN, FTTH, Data Center Interconnect và các tuyến truyền dẫn đường dài nhờ khả năng truyền tín hiệu với suy hao thấp và khoảng cách lớn. Tuy nhiên, trong quá trình thi công, vận hành và bảo trì, tuyến cáp quang Singlemode vẫn có thể phát sinh nhiều lỗi làm tăng suy hao, giảm công suất thu hoặc chết bước sóng 1550nm.
Việc nhận diện đúng nguyên nhân giúp kỹ thuật viên lựa chọn phương pháp đo kiểm phù hợp, khoanh vùng chính xác vị trí sự cố và hạn chế thời gian gián đoạn hệ thống. Ở bài viết này chung ta cùng phân tích tình huống chết bước sóng 1550nm trên sợi cáp quang Singlemode.

Trong thực tế đo kiểm tuyến quang, “chết bước sóng 1550 nm” không phải thuật ngữ tiêu chuẩn, mà thường được kỹ thuật viên dùng để mô tả tình trạng:
- Đo 1310 nm: tuyến vẫn Pass hoặc trace OTDR bình thường.
- Đo 1550 nm: suy hao tăng đột biến, trace tụt mạnh, không nhìn thấy cuối tuyến hoặc Power Meter nhận công suất rất thấp.
- Trường hợp rất nặng: 1310 nm vẫn thông nhưng 1550 nm gần như mất hoàn toàn (hay còn gọi là chết bước sóng 1550 nm.
Với một tuyến Singlemode bình thường, tình trạng này là bất thường. Về bản chất, sợi Singlemode thường có suy hao vật liệu thấp hơn tại 1550 nm so với 1310 nm. Tiêu chuẩn đưa ra các giá trị tham khảo khoảng 0,25 dB/km tại 1550 nm và 0,4 dB/km tại 1310 nm cho nhiều tuyến Singlemode.
1. Nguyên nhân phổ biến nhất: sợi quang bị uốn cong hoặc chịu áp suất

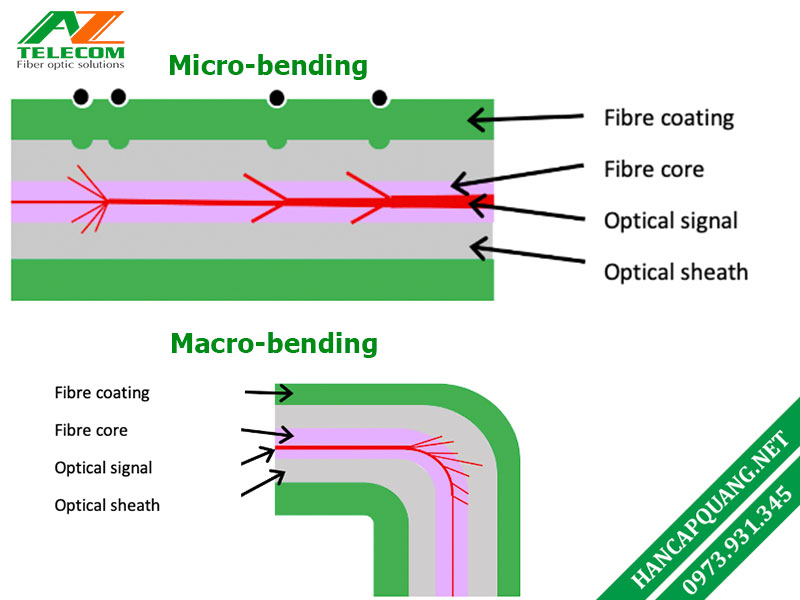

Nếu 1310 nm tốt nhưng 1550 nm suy hao rất lớn, nguyên nhân đầu tiên cần nghĩ đến là Macrobending hoặc Microbending.
- Macrobending = cong lớn, nhìn thấy được.
- Microbending = biến dạng nhỏ, thường không nhìn thấy được.

1550 nm có bước sóng dài hơn 1310 nm. Khi bước sóng tăng, trường mode quang lan rộng hơn ra vùng cladding, nghĩa là ánh sáng được giữ trong lõi kém chặt hơn. Khi sợi bị uốn, một phần trường quang vượt ra ngoài điều kiện phản xạ toàn phần và bị bức xạ ra khỏi sợi.
Do đó nên cùng một điểm uốn:
-
1310 nm → có thể chỉ suy hao nhẹ
-
1550 nm → suy hao lớn hơn nhiều
-
1625/1650 nm → còn nhạy với bending hơn nữa
Đây cũng là lý do các bước sóng 1625 nm hoặc 1650 nm thường được sử dụng trong công tác bảo trì để phát hiện stress và macrobend trên tuyến quang. EXFO cũng mô tả việc sử dụng 1625 nm để làm nổi rõ các sự kiện macrobending trên trace OTDR.
FOA đưa ra một trường hợp thực tế: tuyến Singlemode Pass ở 1310 nm nhưng Fail ở 1550 nm, và nguyên nhân cuối cùng được OTDR xác định là một vùng cáp chịu stress tại hộp kéo. Một đoạn uốn cong hoặc Cuplink đủ chặt có thể tạo ra mức suy hao trên 3 dB ở bước sóng dài.
2. Tại sao 1550 nm “chết” mà 1310 nm vẫn sống?
Có thể hình dung lõi Singlemode như một đường dẫn giữ năng lượng ánh sáng.
Ở 1310 nm, trường quang tập trung tương đối chặt trong vùng lõi.
Ở 1550 nm, tín hiệu quang lớn hơn, nên một phần năng lượng ánh sáng lan nhiều hơn sang cladding.
Khi cáp thẳng:
-
1310 nm → OK
-
1550 nm → OK
Khi cáp bị uốn cong:
-
1310 nm → vẫn còn đủ công suất
-
1550 nm → ánh sáng thoát khỏi vùng dẫn → Optical Loss tăng mạnh
Nếu điểm uốn rất nghiêm trọng:
-
1550 nm có thể mất hàng chục dB → OTDR không còn Dynamic Range để nhìn thấy phần còn lại của tuyến.
-
Lúc này người đo thường gọi là “1550 chết” (chết bước sóng 1550nm)
3. Những vị trí thường gây chết bước sóng 1550 nm
Trong thực tế thi công, không nên chỉ tìm điểm đứt cáp. Hãy kiểm tra những vị trí có khả năng ép hoặc uốn sợi.
Đặc biệt là:
- Khay hàn trong ODF.
- Măng xông quang.
- Hộp phối quang.
- Pull box/hộp kéo cáp.
- Điểm cáp đổi hướng.
- Patch cord phía sau ODF.
- Dây pigtail quấn quá chặt.
- Dây rút siết cáp quá mạnh.
- Cáp bị ép giữa cửa tủ rack.
- Cáp bị đè bởi thiết bị khác.
- Cáp bị kéo căng.
- Sợi bị quấn vòng quá nhỏ trong splice tray.
Một lỗi rất phổ biến là kỹ thuật viên quấn pigtail quá nhỏ cho vừa khay. Nhìn bằng mắt sợi chưa gãy và 1310 nm vẫn đo tốt, nhưng 1550 nm có thể suy hao rất lớn.
4. Cách nhận biết trên OTDR

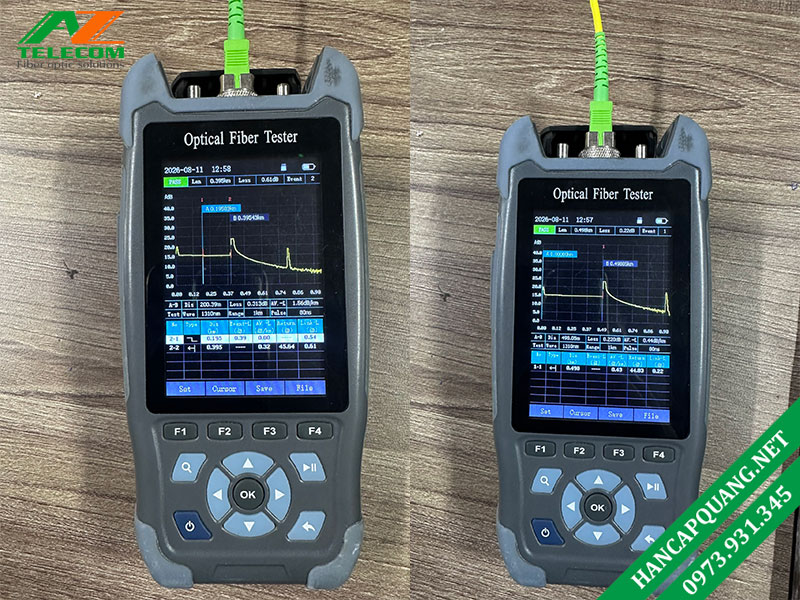

Cách tốt nhất là đo cùng một sợi tại cả: 1310 nm + 1550 nm sau đó overlay hai trace.
Trường hợp bình thường
- Trace 1550 nm và 1310 nm có hình dạng gần tương tự nhau.
- Do attenuation của fiber thấp hơn ở 1550 nm nên trên tuyến dài, đường 1550 thậm chí có thể giảm chậm hơn.
Trường hợp Macrobending
Giả sử tại 825 m:
1310 nm
──────────────╲────────────────
↓
0.15 dB
1550 nm
──────────────╲
│
│ 3.8 dB
╲────────────────
Nếu tại cùng một khoảng cách, 1550 nm xuất hiện loss lớn hơn rõ rệt so với 1310 nm, đó là dấu hiệu rất điển hình của bending/stress. FOA cũng lưu ý 1550 nm nhạy với bending và stress hơn đáng kể so với 1310 nm.
5. Nếu 1550nm mất ngay từ đầu tuyến
Đây lại là trường hợp khác.
Nếu trace:
OTDR ── X
và 1550 không đi được vào tuyến ngay từ mét đầu tiên, đừng vội kết luận cáp chính bị bending.
Cần kiểm tra theo thứ tự:
OTDR → Launch Cord → Connector → Adapter → Pigtail → Tuyến cáp
Các khả năng bao gồm:
- Connector bẩn: bụi hoặc dầu trên ferrule làm tăng insertion loss và reflectance.
- Launch cord bị gập: rất hay xảy ra khi cuộn dây launch quá nhỏ.
- Adapter lỗi hoặc connector không tiếp xúc tốt.
- Pigtail phía sau ODF bị gập.
- Cổng 1550 nm của thiết bị đo có vấn đề.
Nếu thay sang một sợi khác mà 1550 vẫn mất, cần nghi ngờ thiết bị đo hoặc launch cable trước khi nghi ngờ tuyến.
6. Connector bẩn có gây chết bước sóng 1550nm không?
Có thể, nhưng không phải dấu hiệu đặc trưng bằng bending.
Connector bẩn hoặc xước có thể gây:
- Insertion Loss cao.
- Reflectance cao.
- Trace OTDR xuất hiện peak phản xạ lớn.
- Dynamic Range sau connector giảm.
FOA cũng ghi nhận connector contamination có thể liên quan đến sự khác biệt loss giữa 1310 và 1550 nm.
Do đó trước khi phân tích tuyến nên thực hiện: Inspect → Clean → Inspect → Connect đối với toàn bộ connector liên quan.
7. Phân biệt uốn cong với mối hàn lỗi
Đây là điểm quan trọng khi đọc kết quả đo OTDR.
Mối hàn lỗi
Thông thường: Loss 1310 ≈ Loss 1550
Ví dụ:
-
1310 nm: 0,6 dB
-
1550 nm: 0,7 dB
Khả năng cao là lỗi mối hàn cáp quang.
Lỗi uốn cong (Bending)
Thường có: Loss 1550 >> Loss 1310
Ví dụ:
-
1310 nm: 0,10 dB
-
1550 nm: 3,20 dB
Khả năng rất cao có điểm uốn hoặc stress.
Tuy nhiên, đây là phương pháp chẩn đoán chứ không phải quy tắc tuyệt đối. Mối hàn giữa hai loại fiber có Mode Field Diameter khác nhau cũng có thể tạo ra hiện tượng gainer/loss bất đối xứng trên OTDR, nên khi cần xác nhận splice loss chính xác nên đo hai chiều và lấy trung bình.
8. Một trường hợp khác: 1550 chết do WDM/filter
Nếu tuyến có:
- CWDM/DWDM.
- WDM coupler.
- PON.
- Optical filter.
- OADM.
thì 1550 nm không đi qua chưa chắc là lỗi sợi.
Ví dụ một filter được thiết kế:
-
1310 nm → PASS
-
1490 nm → PASS
-
1550 nm → BLOCK
thì OTDR 1550 sẽ không nhìn xuyên qua thiết bị đó.
Trong trường hợp này cần đọc sơ đồ mạng trước khi đo.
Đặc biệt với mạng PON đang hoạt động, không nên tùy tiện đưa OTDR 1310/1550 nm vào tuyến. Tín hiệu quang đang hoạt động có thể ảnh hưởng hoặc làm bão hòa bộ thu của OTDR; các hệ thống bảo trì live PON thường sử dụng OTDR 1625/1650 nm có bộ lọc phù hợp.
9. Quy trình xử lý khi gặp hiện tượng 1310 Pass – 1550 Fail
Mình khuyên kỹ thuật hiện trường xử lý theo flow:
1310 PASS
1550 FAIL
↓
Kiểm tra / vệ sinh connector
↓
Kiểm tra Launch Cable
↓
Đo lại 1310 + 1550
↓
Overlay 2 trace OTDR
↓
1550 có điểm Loss lớn hơn tại một vị trí?
↓
YES
↓
Xác định Distance
↓
Đối chiếu bản vẽ tuyến
↓
ODF / Măng xông / Pull box / Góc cua?
↓
Mở điểm đó kiểm tra
↓
Giải phóng bending/stress
↓
Đo lại 1310 + 1550
- Nếu 1550 không có trace ngay từ đầu, ưu tiên kiểm tra OTDR, launch cord và connector.
- Nếu 1550 mất từ một vị trí cụ thể trở đi, ưu tiên tìm macrobend, cáp bị ép hoặc mechanical stress tại đúng khoảng cách OTDR báo.
- Nếu nhiều sợi trong cùng cable đều chết 1550 tại gần cùng khoảng cách, khả năng rất cao cả cable đang bị ép, gập hoặc chịu lực cơ học tại vị trí đó, thay vì lỗi từng mối hàn riêng lẻ.
Điểm rất quan trọng khi kết luận
Một tuyến Singlemode khỏe mạnh về lý thuyết không nên có tình trạng 1550 nm suy hao đường truyền cao hơn 1310 nm một cách bất thường, vì attenuation tự nhiên của fiber tại 1550 nm vốn thấp hơn.
Vì vậy, khi gặp:
1310 nm tốt + 1550 nm suy hao rất cao hãy nghĩ trước tiên đến:
Bending (Uốn cong) / Mechanical Stress (bán kính uốn cong lớn) → Connector → Launch cable → WDM/filter → thiết bị đo.
Trong đó macrobending hoặc stress là nguyên nhân điển hình nhất.
