Hướng dẫn cách test Fluke Permanent Link và Channel

Trong quá trình thi công hệ thống mạng LAN, Data Center, văn phòng, nhà máy hoặc hệ thống camera IP, việc cáp đã thông kết nối chưa đủ để khẳng định tuyến cáp đạt yêu cầu. Một đường cáp có thể vẫn truyền dữ liệu nhưng không đáp ứng đúng hiệu năng Cat5e, Cat6, Cat6A hoặc tiêu chuẩn thiết kế của dự án.

Đây là lý do các thiết bị chứng nhận cáp chuyên dụng như Fluke Networks DSX CableAnalyzer thường được sử dụng để đo và nghiệm thu hệ thống cáp.

Hai hình thức kiểm tra phổ biến nhất là Permanent Link Test và Channel Test. Tuy nhiên, nhiều kỹ thuật viên vẫn nhầm lẫn giữa hai phương pháp, đặc biệt ở việc lựa chọn Adapter và Test Limit trên máy.

Permanent Link được sử dụng để kiểm tra phần hạ tầng cáp cố định, trong khi Channel đánh giá toàn bộ tuyến truyền dẫn đầu cuối, bao gồm cả các patch cord đang tham gia vào kết nối. Fluke cũng lưu ý rằng không nên sử dụng Channel Adapter để thực hiện chứng nhận Permanent Link.

Bài viết dưới đây hướng dẫn chi tiết cách test Fluke Permanent Link và Channel, từ chuẩn bị thiết bị, cài đặt máy cho đến đọc kết quả PASS/FAIL và xử lý các lỗi thường gặp.

Nội dung bài viết

1. Test Fluke là gì?

Trong thực tế, thuật ngữ “Test Fluke” thường được kỹ thuật viên sử dụng để chỉ việc kiểm tra và chứng nhận hệ thống cáp mạng bằng thiết bị của Fluke Networks.

Khác với tester mạng thông thường chỉ kiểm tra dây có thông hay không, thiết bị certification như dòng Fluke DSX CableAnalyzer có thể đánh giá nhiều thông số truyền dẫn để xác định tuyến cáp có thực sự đáp ứng Category/Class đã thiết kế hay không.

Hướng dẫn cách test Fluke Permanent Link và Channel

Ví dụ, một tuyến cáp được thi công bằng cáp Cat6 không có nghĩa là tuyến đó tự động đạt chuẩn Cat6. Đầu nối RJ45, patch panel, cách tuốt dây, khoảng cách tháo xoắn pair, chiều dài cáp, chất lượng connector và kỹ thuật thi công đều có thể ảnh hưởng đến kết quả.

Máy Fluke sẽ đo các thông số điện của tuyến cáp, sau đó so sánh với Test Limit được lựa chọn trên thiết bị và đưa ra kết quả PASS hoặc FAIL.

ANSI/TIA-568.2-E hiện là phiên bản tiêu chuẩn Balanced Twisted-Pair Telecommunications Cabling and Components được TIA công bố năm 2024, thay thế phiên bản ANSI/TIA-568.2-D trước đó.

2. Permanent Link là gì?

Permanent Link là phần hệ thống cáp được lắp đặt cố định trong công trình.

Một mô hình Permanent Link điển hình có thể hình dung như sau:

Patch Panel → Cáp ngang Horizontal Cable → Outlet/Keystone

Permanent Link không tính các dây patch cord dùng để nối switch với patch panel hoặc dây mạng từ outlet đến máy tính của người dùng.

Theo định nghĩa của Fluke Networks, Permanent Link được sử dụng phổ biến để chứng minh phần cáp cố định của hệ thống đáp ứng yêu cầu của tiêu chuẩn. Đây cũng thường là phép đo được sử dụng khi nghiệm thu công trình hoặc làm hồ sơ bảo hành hệ thống cáp.

Ví dụ

Một văn phòng có tuyến mạng:

Switch → Patch Cord → Patch Panel → Cáp Cat6 → Keystone → Patch Cord → PC

Khi test Permanent Link, phần được chứng nhận chủ yếu là:

Patch Panel → Cáp Cat6 → Keystone

Hai patch cord ở hai đầu không thuộc phạm vi Permanent Link.

3. Channel là gì?

Channel Test kiểm tra toàn bộ tuyến truyền dẫn từ thiết bị đầu cuối này đến thiết bị đầu cuối bên kia, bao gồm cả phần cáp cố định và các patch cord đang được sử dụng.

Có thể hình dung:

Patch Cord → Patch Panel → Cáp ngang → Keystone → Patch Cord
Do đó Channel phản ánh hiệu năng của toàn bộ hệ thống kết nối đang hoạt động.

Fluke Networks lưu ý Channel measurement nên được sử dụng khi cần xác nhận hiệu năng end-to-end bao gồm các user cord và equipment cord. Nếu patch cord đang nằm trong Channel bị thay đổi, kết quả Channel trước đó không còn đại diện cho chính cấu hình kết nối mới này nữa.

4. Permanent Link và Channel khác nhau như thế nào?

Tiêu chí	Permanent Link	Channel
Phạm vi kiểm tra	Phần cáp cố định (Không tính dây Patch Cord)	Toàn bộ tuyến truyền dẫn
Patch Panel	Có	Có
Horizontal Cable	Có	Có
Keystone/Outlet	Có	Có
Patch Cord	Không	Có
Adapter	Permanent Link Adapter	Channel Adapter
Mục đích phổ biến	Nghiệm thu và certification hệ thống cáp	Kiểm tra hiệu năng end-to-end
Khi thay patch cord	Không ảnh hưởng kết quả Permanent Link của cáp cố định	Có thể làm thay đổi Channel
Phù hợp nghiệm thu hạ tầng	Rất phổ biến	Tùy yêu cầu dự án

Một sai lầm khá phổ biến là sử dụng Channel Adapter nhưng lại lựa chọn Permanent Link Test Limit hoặc ngược lại.

Fluke Networks cho biết mỗi loại Test Limit được thiết kế cho một cấu hình adapter và mục đích kiểm tra cụ thể. Nếu chọn Permanent Link Test Limit nhưng sử dụng Channel Adapter, thiết bị có thể hiển thị cảnh báo về cấu hình không phù hợp; kết quả như vậy không nên được xem là một phép chứng nhận hợp lệ.

5. Chuẩn bị trước khi test cáp mạng bằng Fluke

Trước khi tiến hành đo, cần xác định rõ thư mục của hệ thống, tiêu chuẩn nghiệm thu và loại phép đo mà dự án yêu cầu.
Với các hệ thống phổ biến hiện nay, kỹ thuật viên có thể gặp Cat5e, Cat6 và Cat6A. Một số hệ thống Data Center hoặc ứng dụng đặc thù có thể sử dụng các cấp cao hơn.
Thiết bị thường sử dụng là Fluke Networks Versiv với module DSX CableAnalyzer, chẳng hạn DSX-5000 hoặc DSX-8000.
Nếu sử dụng DSX-5000, Fluke hướng dẫn có thể sử dụng bộ DSX-PLA004 Permanent Link Adapter và DSX-CHA004 Channel Adapter. Với DSX-8000 và bộ adapter Cat8, các adapter tương ứng gồm DSX-PLA804 và DSX-CHA804.
Trước khi test nên kiểm tra đầu connector, adapter, module Main/Remote, pin thiết bị và tình trạng hiệu chuẩn theo chính sách quản lý thiết bị của đơn vị.

6. Set Reference trước khi test Fluke

Trước khi thực hiện certification, cần chú ý thao tác Set Reference.

Set Reference giúp thiết bị xác lập tham chiếu giữa Main và Remote trước khi thực hiện các phép đo.

Theo hướng dẫn của Fluke Networks đối với hệ thống Versiv/Versiv2 khi đo copper, phương pháp được khuyến nghị là kết nối Main và Remote thông qua một Permanent Link Adapter và một Channel Adapter, sau đó vào:

Tools → Set Reference → TEST

Với DSX-5000 có thể sử dụng DSX-PLA004 kết hợp DSX-CHA004. Với DSX-8000 có thể sử dụng bộ adapter tương ứng DSX-PLA804 và DSX-CHA804.

Không nên bỏ qua bước này khi quy trình kiểm tra hoặc hướng dẫn của thiết bị yêu cầu Set Reference.

7. Cách test Fluke Permanent Link

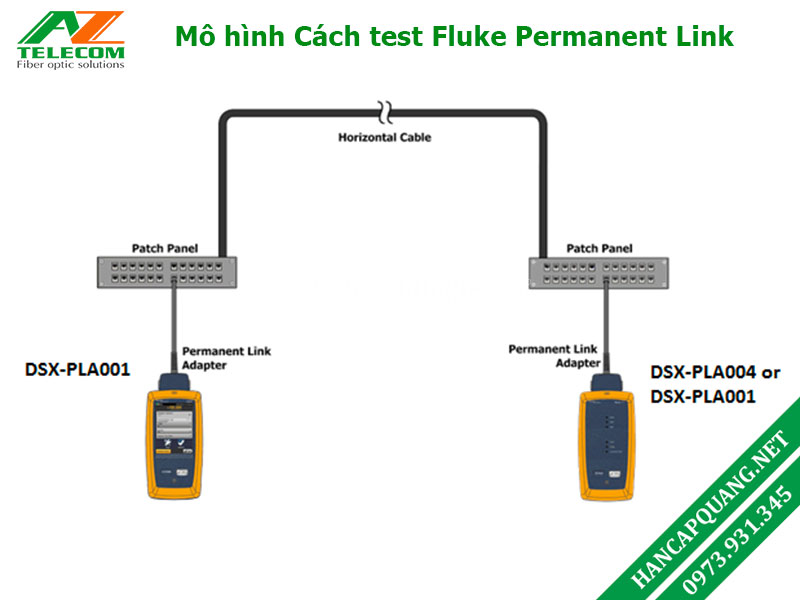

Sơ đồ nguyên lý cách test Fluke Permanent Link

Bước 1: Lắp Permanent Link Adapter

Gắn Permanent Link Adapter vào cả thiết bị Main và Remote theo cấu hình phù hợp với bộ thiết bị đang sử dụng.

Sau đó kết nối: Fluke Main → Patch Panel và: Outlet/Keystone → Fluke Remote

Lưu ý adapter Permanent Link phải được kết nối trực tiếp với các điểm termination thuộc Permanent Link. Không chèn patch cord thông thường vào tuyến nếu mục tiêu là certification Permanent Link.

Bước 2: Tạo hoặc chọn Project

Trên màn hình chính của Versiv, chọn Project hiện tại hoặc tạo Project mới.

Việc quản lý theo Project giúp lưu kết quả test theo từng công trình và từng Cable ID, thuận tiện khi xuất báo cáo nghiệm thu sau này.

Ví dụ:

Project: OFFICE-LAN-2026
Cable ID: FL01-R01-001

Bước 3: Chọn Cable Type

Trong TEST SETUP, chọn đúng loại cáp đang kiểm tra.

Ví dụ hệ thống sử dụng cáp Cat6 U/UTP thì cần chọn đúng Cable Type tương ứng.

Không nên chọn Cat6A chỉ vì máy hỗ trợ Cat6A nếu hệ thống thực tế được thiết kế và nghiệm thu theo Cat6.

Bước 4: Chọn Test Limit

Đây là một trong những bước quan trọng nhất khi test Fluke.

Fluke Networks nhấn mạnh rằng việc lựa chọn Test Limit quyết định cách thiết bị đánh giá tuyến cáp. Khi chọn Test Limit cần căn cứ vào adapter đang sử dụng, cấp hiệu năng của cáp và connector, yêu cầu hợp đồng cũng như yêu cầu bảo hành của nhà sản xuất hệ thống cáp.

Ví dụ với hệ thống Cat6 nghiệm thu theo TIA và Permanent Link, lựa chọn trên máy sẽ theo dạng:

TIA → Cat 6 Permanent Link

Nếu là Cat6A:

TIA → Cat 6A Permanent Link

Tên menu cụ thể có thể thay đổi đôi chút tùy firmware và model DSX.

Bước 5: Kiểm tra Cable ID

Đặt đúng Cable ID trước khi chạy test.
Đây là bước rất quan trọng đối với các công trình có hàng trăm hoặc hàng nghìn node mạng.
Cable ID trên máy nên trùng với mã trên bản vẽ, patch panel và nhãn outlet.

Bước 6: Chạy AUTOTEST

Sau khi hoàn tất cấu hình, chọn TEST/AUTOTEST.

Máy sẽ tự động thực hiện chuỗi phép đo và so sánh với giới hạn của tiêu chuẩn đã lựa chọn.

Kết quả cuối cùng thông thường sẽ là:

PASS – tuyến cáp đáp ứng Test Limit.

hoặc:

FAIL – ít nhất một thông số không đáp ứng giới hạn.

Sau khi PASS, lưu kết quả vào Project.

8. Cách test Fluke Channel

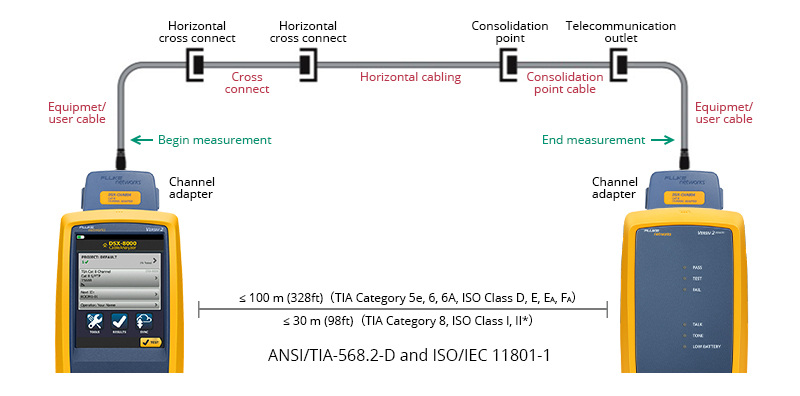

Sơ đồ nguyên lý cách test Fluke Channer Adapter

Quy trình Channel Test tương tự Permanent Link nhưng có hai khác biệt quan trọng: adapter sử dụng và phạm vi tuyến cáp.

Bước 1: Sử dụng Channel Adapter

Thay Permanent Link Adapter bằng Channel Adapter phù hợp.

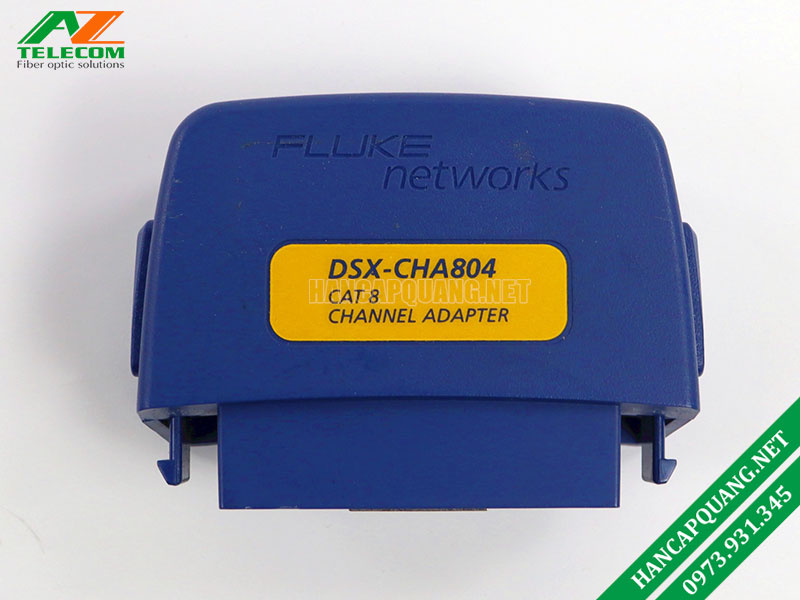

Ví dụ trên DSX-5000 có thể sử dụng DSX-CHA004.

Bước 2: Giữ patch cord trong tuyến cần kiểm tra

Với Channel Test, các patch cord thực tế thuộc Channel phải nằm trong tuyến đo.

Ví dụ:

Channel Adapter → Patch Cord → Patch Panel → Horizontal Cable → Keystone → Patch Cord → Channel Adapter

Đây chính là điểm khác biệt lớn so với Permanent Link.

Bước 3: Chọn Channel Test Limit

Trong Test Setup, chọn đúng Category và Channel Test Limit.

Ví dụ:

TIA → Cat 6 Channel

hoặc:

TIA → Cat 6A Channel

Không sử dụng Permanent Link Test Limit khi đang lắp Channel Adapter để làm kết quả certification chính thức.

Bước 4: Chạy AUTOTEST và lưu kết quả

Nhấn AUTOTEST.

Máy sẽ kiểm tra toàn bộ tuyến và trả về PASS hoặc FAIL.
Nếu kết quả PASS, lưu test theo đúng Cable ID.

Do Channel bao gồm các patch cord đang sử dụng, khi thay patch cord, cấu hình Channel đã thay đổi và kết quả cũ không còn đại diện đầy đủ cho Channel mới.

9. Máy Fluke kiểm tra những thông số nào?

Tùy Test Limit, model thiết bị và cấu hình, quá trình certification có thể đánh giá nhiều thông số của hệ thống cáp. Các thông số thường gặp gồm:

Wire Map: kiểm tra thứ tự và tình trạng đấu nối của các pair.
Length: chiều dài tuyến cáp.
Insertion Loss: suy hao tín hiệu trên tuyến.
NEXT – Near-End Crosstalk: xuyên âm đầu gần.
PS NEXT: tổng xuyên âm đầu gần.
ACR-N: tỷ lệ suy hao trên xuyên âm đầu gần.
ACR-F: tỷ lệ suy hao trên xuyên âm đầu xa.
Return Loss: mức phản xạ tín hiệu do trở kháng không đồng đều.
Propagation Delay: thời gian truyền tín hiệu.
Delay Skew: chênh lệch thời gian truyền giữa các pair.
Resistance: điện trở của tuyến và các thông số liên quan tùy tiêu chuẩn, thiết bị và cấu hình test.

Khi một trong các thông số bắt buộc vượt quá giới hạn của Test Limit, máy có thể trả về FAIL.

10. Cách đọc kết quả PASS và FAIL trên máy Fluke

PASS là gì?

PASS nghĩa là tuyến cáp đáp ứng các giới hạn được quy định trong Test Limit đang được lựa chọn.

Điểm cần lưu ý là PASS luôn phải được hiểu cùng với Test Limit.

Ví dụ:

PASS Cat6 Channel không đồng nghĩa với PASS Cat6 Permanent Link. Đây là hai mô hình test khác nhau. Do đó khi nghiệm thu cần kiểm tra cả kết quả lẫn cấu hình test trong report.

FAIL là gì?

FAIL nghĩa là một hoặc nhiều thông số không đạt giới hạn yêu cầu.

Không nên xử lý bằng cách test lại liên tục cho đến khi máy xuất hiện PASS. Thay vào đó cần mở kết quả chi tiết để xác định thông số nào đang thất bại.

11. Những nguyên nhân thường khiến test Fluke bị FAIL

Wire Map FAIL

Các nguyên nhân thường liên quan đến đấu nhầm chân, open circuit, short circuit, split pair hoặc lỗi termination.
Cần kiểm tra lại sơ đồ T568A/T568B và hai đầu connector.

NEXT FAIL

NEXT thường bị ảnh hưởng mạnh bởi chất lượng termination.
Nếu kỹ thuật viên tháo xoắn pair quá dài trước khi bấm vào keystone hoặc patch panel, khả năng chống xuyên âm có thể giảm đáng kể.
Khi NEXT FAIL gần đầu tuyến, nên ưu tiên kiểm tra connector tại vị trí đó.

Return Loss FAIL

Return Loss có thể liên quan đến sự không đồng đều trở kháng trên đường truyền.
Nguyên nhân có thể xuất phát từ connector, cáp bị bóp hoặc gập quá mức, chất lượng vật tư, termination không tốt hoặc các điểm nối bất thường.

Insertion Loss FAIL

Insertion Loss cao có thể xuất hiện khi tuyến quá dài, cáp có chất lượng không phù hợp, connector gây suy hao hoặc hệ thống có quá nhiều điểm kết nối.

Length FAIL

Nếu chiều dài vượt giới hạn của mô hình cabling đang áp dụng, cần kiểm tra lại thiết kế và routing thực tế của tuyến.

12. Vì sao test bằng tester thông thường vẫn PASS nhưng Fluke lại FAIL?

Đây là tình huống rất phổ biến.

Tester mạng cơ bản thường tập trung vào việc kiểm tra continuity và Wire Map. Điều đó có nghĩa thiết bị chủ yếu xác nhận các sợi dây có được đấu đúng và có thông mạch hay không.

Trong khi đó Fluke DSX thuộc nhóm cable certification tester, đánh giá các đặc tính truyền dẫn của tuyến so với tiêu chuẩn được lựa chọn.

Do đó hoàn toàn có thể xảy ra trường hợp:

Tester thường thì PASS nhưng test Fluke Cat6 Permanent Link: FAIL NEXT. Điều này không mâu thuẫn.
Tuyến cáp có thể được đấu đúng và truyền được dữ liệu, nhưng chưa đạt hiệu năng cần thiết để được chứng nhận Cat6.

13. Nên test Permanent Link hay Channel?

Nếu mục tiêu là nghiệm thu phần cáp cấu trúc vừa thi công, Permanent Link thường là lựa chọn phù hợp hơn.

Đây cũng là phương pháp Fluke đề cập khi installer cần chứng minh phần cố định của hệ thống cabling đáp ứng yêu cầu.

Nếu mục tiêu là kiểm tra toàn bộ đường truyền thực tế bao gồm patch cord, Channel Test phù hợp hơn.

Có thể hiểu đơn giản:

Nghiệm thu hệ thống cáp cố định → Permanent Link
Đánh giá toàn bộ kết nối end-to-end → Channel

Tuy nhiên, yêu cầu cuối cùng vẫn cần căn cứ vào hồ sơ thiết kế, hợp đồng, tiêu chuẩn dự án và quy định bảo hành của hãng cabling.

14. Không nên dùng Channel Adapter để nghiệm thu Permanent Link

Đây là một trong những lỗi thường gặp nhất khi test cáp.

Một số đơn vị kết nối Channel Adapter, test toàn bộ tuyến rồi sử dụng kết quả đó làm hồ sơ nghiệm thu phần cáp cố định.

Về mặt kỹ thuật, điều này làm thay đổi mô hình đo.

Fluke Networks nêu rõ Permanent Link Adapter và Channel Adapter phục vụ những Test Limit khác nhau; sử dụng adapter không phù hợp với Test Limit không được khuyến nghị cho một phép certification hợp lệ.

Nếu hồ sơ nghiệm thu yêu cầu:

Cat6 Permanent Link thì cần cấu hình: Permanent Link Adapter + Cat6 Permanent Link Test Limit chứ không phải Channel Adapter + Cat6 Channel.

15. Trường hợp cáp kết thúc trực tiếp bằng đầu RJ45 thì test thế nào?

Một trường hợp ngày càng phổ biến là cáp horizontal không kết thúc bằng outlet/keystone mà được bấm trực tiếp RJ45 để cắm vào camera IP, Access Point hoặc thiết bị IoT.

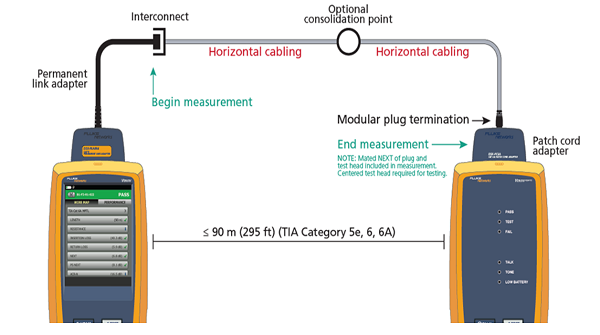

Mô hình này được gọi là Modular Plug Terminated Link – MPTL.
MPTL không nên được xử lý đơn giản như một Permanent Link truyền thống hoặc Channel thông thường.
Theo Fluke Networks, DSX có thể certification MPTL bằng cách sử dụng Permanent Link Adapter ở một đầu và Patch Cord Adapter ở đầu còn lại, sau đó lựa chọn Test Limit phù hợp.
Điều này đặc biệt hữu ích trong các hệ thống Wi-Fi Access Point, CCTV IP hoặc IoT nơi cáp được kéo trực tiếp đến thiết bị.

16. Những lưu ý khi test Fluke để kết quả nghiệm thu chính xác

Trước khi bắt đầu một dự án lớn, nên thống nhất rõ với chủ đầu tư hoặc tư vấn giám sát về tiêu chuẩn, Category, loại test và định dạng report.

Ví dụ hồ sơ có thể quy định:

ANSI/TIA – Cat6 – Permanent Link. Khi đó toàn bộ node cần được thực hiện cùng cấu hình này. Không nên node này test Permanent Link, node khác lại Channel rồi tổng hợp chung thành một bộ báo cáo.
Ngoài ra, Cable ID phải được quản lý nhất quán để có thể đối chiếu giữa report Fluke, patch panel, outlet và bản vẽ hoàn công.
Nếu test phục vụ bảo hành hệ thống cabling, cần kiểm tra yêu cầu riêng của nhà sản xuất. Fluke cũng lưu ý Test Limit cần được lựa chọn theo cả yêu cầu hợp đồng và yêu cầu bảo hành của hãng cabling.

17. Câu hỏi thường gặp về test Fluke Permanent Link và Channel

Permanent Link có bao gồm patch cord không?

Không. Permanent Link tập trung vào phần cáp cố định của hệ thống và loại trừ các user/equipment cord khỏi mô hình Permanent Link.

Channel có bao gồm patch cord không?

Có. Channel được sử dụng để đánh giá toàn tuyến end-to-end, bao gồm các patch cord thuộc Channel.

Test nghiệm thu Cat6 nên dùng Permanent Link hay Channel?

Nếu nghiệm thu hạ tầng cabling cố định, Permanent Link thường là phương pháp phù hợp. Tuy nhiên phải tuân theo yêu cầu của hồ sơ thiết kế, hợp đồng và hãng cabling.

Có thể dùng Channel Adapter để test Permanent Link không?

Về mặt thiết bị có một số trường hợp kỹ thuật đặc biệt phục vụ troubleshooting, nhưng không nên sử dụng cấu hình adapter và Test Limit không tương ứng để tạo kết quả certification chính thức. Fluke cảnh báo Permanent Link Test Limit phải được sử dụng với adapter phù hợp.

Vì sao tuyến Cat6 dùng toàn bộ vật tư Cat6 nhưng Fluke vẫn FAIL?

Category của từng linh kiện không đảm bảo toàn bộ Installed Link tự động đạt Category đó. Chất lượng termination, cách thi công, connector, chiều dài, đường đi cáp và nhiều yếu tố khác đều có thể ảnh hưởng đến hiệu năng cuối cùng.

Test Fluke PASS có nghĩa là mạng chắc chắn không bao giờ lỗi không?

Không. Fluke certification xác nhận hệ thống cabling đáp ứng Test Limit tại thời điểm đo. Hoạt động thực tế của mạng còn liên quan đến switch, router, NIC, cấu hình mạng, nguồn điện, PoE và các thiết bị khác.

18. Tổng kết

Việc hiểu đúng sự khác nhau giữa Fluke Permanent Link và Channel là yếu tố quan trọng để tạo ra kết quả test có giá trị trong quá trình nghiệm thu hệ thống mạng. Permanent Link phù hợp khi cần chứng nhận phần hạ tầng cáp cố định, trong khi Channel được sử dụng khi cần đánh giá toàn bộ tuyến kết nối end-to-end bao gồm patch cord.

Khi thực hiện test bằng Fluke DSX-5000, DSX-8000 hoặc các thiết bị DSX CableAnalyzer tương thích, kỹ thuật viên cần đặc biệt chú ý ba yếu tố:

Đúng Adapter → đúng Cable Type → đúng Test Limit.

Một kết quả PASS chỉ thực sự có ý nghĩa khi phép đo được cấu hình đúng ngay từ đầu. Với các dự án mạng LAN, Data Center, nhà máy, trường học, bệnh viện, hệ thống camera hoặc Wi-Fi doanh nghiệp, thực hiện certification đúng phương pháp sẽ giúp phát hiện lỗi thi công sớm, giảm thời gian troubleshooting và tạo cơ sở rõ ràng cho nghiệm thu cũng như bảo hành hệ thống.
