Hướng dẫn cách sử dụng máy đo Fluke DSX-8000

462 lượt xem Đã đăng trên Hướng dẫn sử dụng Trần Hưng

Hướng dẫn này cung cấp thông tin cơ bản để giúp bạn bắt đầu sử dụng trình kiểm tra. Để biết thêm thông tin chi tiết, hãy xem các phiên bản mới nhất của sổ tay hướng dẫn sử dụng máy Fluke DSX-8000 và Sổ tay tham khảo kỹ thuật máy Versiv được cung cấp trên mạng.

Hướng dẫn cách sử dụng máy đo Fluke DSX-8000
Hướng dẫn cách sử dụng máy đo Fluke DSX-8000

Các biểu tượng

Cảnh báo hoặc Thận trọng: Nguy cơ hư hỏng hoặc phá hủy thiết bị hoặc phần mềm. Xem giải thích trong sách hướng dẫn.
Cảnh báo: Nguy cơ hỏa hoạn, điện giật hoặc thương tích cá nhân.
Tham khảo tài liệu người dùng.
Tuân thủ Quy định về Hiệu quả của Thiết bị (Bộ luật Quy định của California, Tiêu đề 20, Mục 1601 đến 1608), dành cho các hệ thống sạc pin nhỏ.
Phù hợp châu Âu. Tuân thủ các yêu cầu của Liên minh Châu Âu và Hiệp hội Thương mại Tự do Châu Âu (EFTA).
Được chứng nhận bởi CSA Group về tiêu chuẩn an toàn của Bắc Mỹ.
Phù hợp với các tiêu chuẩn có liên quan của Úc.
Phù hợp với các tiêu chuẩn có liên quan của Nga.
Phê duyệt EMC cho Hàn Quốc. Thiết bị loại A (Thiết bị truyền thông và phát thanh công nghiệp). Sản phẩm này đáp ứng các yêu cầu đối với thiết bị sóng điện từ công nghiệp (Loại A) và người bán hoặc người dùng nên lưu ý về sản phẩm này. Thiết bị này được thiết kế để sử dụng trong môi trường kinh doanh và không được sử dụng trong nhà.
Sản phẩm này tuân thủ các yêu cầu đánh dấu Chỉ thị WEEE. Nhãn được dán cho biết rằng bạn không được bỏ sản phẩm điện / điện tử này vào rác sinh hoạt trong gia đình. Danh mục sản phẩm: Với tham chiếu đến các loại thiết bị trong Phụ lục I của Chỉ thị WEEE, sản phẩm này được phân loại là sản phẩm “Thiết bị giám sát và điều khiển” loại 9. Không vứt bỏ sản phẩm này như rác thải đô thị chưa được phân loại.
Để trả lại các sản phẩm không mong muốn, hãy liên hệ với nhà sản xuất web trang web được hiển thị trên sản phẩm hoặc văn phòng bán hàng hoặc nhà phân phối tại địa phương của bạn.
Sản phẩm này chứa pin lithium-ion. Không trộn lẫn với dòng chất thải rắn. Pin đã sử dụng phải được xử lý bởi cơ sở tái chế đủ tiêu chuẩn hoặc cơ sở xử lý vật liệu nguy hiểm theo quy định của địa phương. Liên hệ với Trung tâm Dịch vụ Fluke được ủy quyền của bạn để biết thông tin tái chế.
Thời hạn sử dụng thân thiện với môi trường 40 năm (EFUP) theo Quy định của Trung Quốc – Biện pháp hành chính về kiểm soát ô nhiễm do các sản phẩm thông tin điện tử gây ra. Đây là khoảng thời gian trước khi bất kỳ chất độc hại nào được xác định có khả năng rò rỉ ra ngoài, có thể gây hại cho sức khỏe và môi trường.
Phím này bật và tắt Sản phẩm.

Thông tin an toàn

Để ngăn ngừa hỏa hoạn, điện giật hoặc thương tích cá nhân có thể xảy ra:

  • Đọc tất cả thông tin an toàn trước khi bạn sử dụng Sản phẩm.
  • Đọc kỹ tất cả các hướng dẫn.
  • Không kết nối máy kiểm tra với đầu vào điện thoại, hệ thống hoặc thiết bị, kể cả đầu vào ISDN. Làm như vậy là sử dụng sai sản phẩm này, có thể dẫn đến hư hỏng cho người kiểm tra và tạo ra nguy cơ điện giật tiềm ẩn cho người dùng.
  • Không mở trường hợp. Bạn không thể sửa chữa hoặc thay thế các bộ phận trong trường hợp.
  • Không sửa đổi Sản phẩm.
  • Chỉ sử dụng các bộ phận thay thế được Fluke Networks chấp thuận.
  • Không chạm vào voltages > 30 V AC rms, 42 V AC đỉnh, hoặc 60 V DC.
  • Không sử dụng Sản phẩm xung quanh nơi có khí, hơi dễ nổ hoặc trong damp hoặc môi trường ẩm ướt.
  • Chỉ sử dụng Sản phẩm này trong nhà.
  • Không kết nối Sản phẩm với voltages cao hơn mức âm lượng tối đatage đánh giá cho Sản phẩm.
  • Đối với Sản phẩm có nhiều đầu nối dành cho các loại thử nghiệm khác nhau trên cáp đồng, hãy ngắt kết nối các dây dẫn thử nghiệm không sử dụng khỏi đầu nối trước khi bạn thực hiện thử nghiệm.
  • Chỉ sử dụng Sản phẩm như được chỉ định, nếu không biện pháp bảo vệ do Sản phẩm cung cấp có thể bị xâm phạm.
  • Không sử dụng và vô hiệu hóa Sản phẩm nếu nó bị hỏng.
  • Không sử dụng Sản phẩm nếu nó hoạt động không chính xác.
  • Pin chứa các hóa chất độc hại có thể gây bỏng hoặc nổ. Nếu tiếp xúc với hóa chất, hãy rửa sạch bằng nước và nhận trợ giúp y tế.
  • Tháo pin nếu Sản phẩm không được sử dụng trong thời gian dài hoặc nếu được bảo quản ở nhiệt độ trên 50 ° C. Nếu pin không được tháo ra, sự rò rỉ pin có thể làm hỏng Sản phẩm.
  • Thay pin sạc sau 5 năm sử dụng vừa phải hoặc 2 năm sử dụng nhiều. Sử dụng vừa phải được định nghĩa là sạc lại hai lần một tuần. Sử dụng nhiều được định nghĩa là xả đến mức ngắt và được sạc lại hàng ngày.
  • Ngắt kết nối bộ sạc pin và di chuyển Sản phẩm hoặc pin đến nơi mát mẻ, không bắt lửa nếu pin sạc trở nên nóng (>50 °C, >122 °F) trong thời gian sạc. Cửa pin phải được đóng và khóa trước khi bạn vận hành Sản phẩm.
  • Sửa chữa Sản phẩm trước khi sử dụng nếu pin bị rò rỉ.
  • Sạc lại pin khi chỉ báo pin yếu hiển thị để ngăn các phép đo không chính xác.
  • Tắt Sản phẩm và ngắt kết nối tất cả dây đo, dây vá và cáp trước khi bạn thay pin.
  • Không tháo rời hoặc nghiền nát các tế bào pin và bộ pin.
  • Không đặt pin và bộ pin gần nhiệt hoặc lửa. Không đặt dưới ánh sáng mặt trời.
  • Không vận hành Sản phẩm khi đã tháo nắp hoặc mở hộp. Vol nguy hiểmtage tiếp xúc là có thể.
  • Loại bỏ các tín hiệu đầu vào trước khi bạn vệ sinh Sản phẩm.
  • Yêu cầu kỹ thuật viên được phê duyệt sửa chữa Sản phẩm.
  • Không đặt các vật kim loại vào đầu nối.
  • Đối với Sản phẩm có pin sạc, chỉ sử dụng bộ điều hợp AC được Fluke Networks phê duyệt để sử dụng với Sản phẩm để cấp nguồn cho Sản phẩm và sạc pin.

Để tránh làm hỏng Sản phẩm hoặc cáp đang thử nghiệm và để tránh mất dữ liệu, hãy đọc tất cả thông tin an toàn có trong tất cả các tài liệu đi kèm với Sản phẩm.

Hướng dẫn cách sử dụng máy đo Fluke DSX-8000

I. Các đầu nối, phím và đèn LED

Hình 1. Đầu nối, Phím và đèn LED (Phiên bản 2 được hiển thị)
Hình 1. Đầu nối, Phím và đèn LED (Phiên bản 2 được hiển thị)
  1. Trình kết nối cho bộ điều hợp giao diện liên kết.
  2. Modun DSX-8000 có phần lõm cho các tab trên Cat 8/Class I/II bộ điều hợp. Bạn không thể gắn bộ điều hợp Cat 8/Class I/II vào các mô-đun DSX-5000.
  3. Giắc cắm RJ45 để liên lạc giữa bộ kiểm tra chính và bộ kiểm tra từ xa khi bạn thực hiện các phép đo nhiễu xuyên âm của người ngoài hành tinh.
  4. Màn hình LCD với màn hình cảm ứng.
  5.  : Bắt đầu kiểm tra. Để bắt đầu kiểm tra, bạn cũng có thể chạm vào KIỂM TRA trên màn hình.
  6. Nút nguồn.
    Versiv 2: Đèn LED ở nút nguồn hiển thị trạng thái của quá trình sạc pin. Xem Hướng dẫn sử dụng.
  7. : Nhấn  để chuyển đến màn hình chính.
  8. Đầu nối cho bộ đổi nguồn AC.
    Phiên bản: Đèn LED có màu đỏ khi pin được sạc và màu xanh lá cây khi pin được sạc đầy. Đèn LED màu vàng nếu pin không sạc.
  9. Đầu nối RJ45: Cho phép bạn kết nối với mạng để truy cập vào các dịch vụ đám mây của Fluke Networks.
  10.  Cổng Micro USB: Cổng USB này cho phép bạn kết nối máy kiểm tra với PC để bạn có thể tải kết quả kiểm tra lên PC và cài đặt các bản cập nhật phần mềm trong máy kiểm tra.
  11. Cổng USB loại A: Cổng máy chủ USB này cho phép bạn lưu kết quả kiểm tra trên ổ flash USB và kết nối đầu dò video FI-1000 với máy kiểm tra.
    Phiên bản: Bạn cũng có thể kết nối bộ điều hợp Wi-Fi để truy cập vào các dịch vụ đám mây của Fluke Networks. (Người thử nghiệm Versiv 2 có đài Wi-Fi bên trong.)
  12. Giắc cắm tai nghe.
  13. PASS LED đến khi một bài kiểm tra vượt qua.
    KIỂM TRA ĐÈN LED xuất hiện trong một bài kiểm tra.
    ĐÈN LED LỖI xuất hiện khi một bài kiểm tra thất bại.
    KỂ CHUYỆN LED bật khi chức năng đàm thoại được bật (xem ⑭). Để điều chỉnh âm lượng, nhấn  hoặc nút trên micrô của tai nghe.
    ĐÈN LED nhấp nháy và mực bật sáng khi bạn nhấn và máy kiểm tra chính không được kết nối với điều khiển từ xa. ĐÈN LED báo PIN THẤP xuất hiện khi pin yếu.
    Chú thích Đèn LED cũng hoạt động như một thước đo pin khi bạn bật điều khiển từ xa. Xem Hướng dẫn sử dụng.
  14.   : Nhấn  để sử dụng tai nghe để nói chuyện với người ở đầu kia của liên kết. Nhấn một lần nữa để điều chỉnh âm lượng. Để tắt chức năng đàm thoại, nhấn giữ .

II. Hướng dẫn cách test Report cáp đồng (Cáp mạng hay còn gọi là cáp xoắn đôi)

1) Cấp nguồn cho máy kiểm tra

  • Sạc pin nếu cần thiết. Kết nối bộ chuyển đổi AC với nguồn AC và với đầu nối bộ chuyển đổi (8) như trong Hình 1. Bạn có thể sử dụng máy kiểm tra trong khi sạc pin.

2) Chọn Cài đặt

  • 2-1 Trên màn hình chính, chạm vào bảng thiết lập kiểm tra (xem Hình 2, số (2)).
  • 2-2 Trên THAY ĐỔI KIỂM TRA màn hình, chạm vào kiểm tra cặp xoắn, sau đó chạm vào EDIT.
  • 2-3 Trên THIẾT LẬP KIỂM TRA màn hình, hãy chạm vào các bảng để thay đổi cài đặt.
  • 2-4 Để lưu cài đặt, hãy nhấn LƯU GIỮ trên THIẾT LẬP KIỂM TRA màn hình.
Hình 2. Các bảng trên Màn hình chính
Hình 2. Các bảng trên Màn hình chính
  • (1)Để thiết lập một dự án, hãy nhấn vào DỰ ÁN bảng điều khiển.
  • (2) Để thay đổi cài đặt cho bài kiểm tra hoặc chọn một bài kiểm tra khác, hãy nhấn vào bảng thiết lập bài kiểm tra.
  • (3) Để thiết lập ID cáp và bật Tự động lưu, chạm vào ID tiếp theo bảng điều khiển.
  • (4) Để tải kết quả kiểm tra lên LinkWare Live, hãy chạm vào ĐỒNG BỘ HÓA.

3) Đặt tham chiếu

  • 3-1 Bật máy kiểm tra và điều khiển từ xa ít nhất 5 phút trước khi bạn đặt tham chiếu. (Chỉ đặt tham chiếu sau khi người thử nghiệm ở nhiệt độ môi trường trong khoảng từ 50 °F đến 104 °F (10 °C và 40 °C)).
  • 3-2 Trên màn hình chính, chạm vào CÔNG CỤ, sau đó chạm vào Đặt tham chiếu.
  • 3-3 Tạo kết nối để đặt tham chiếu như hiển thị trên màn hình, sau đó chạm vào KIỂM TRA.

4) Tạo kết nối và thực hiện kiểm tra

  • 4-1 Kết nối máy kiểm tra với liên kết như trong Hình 3 hoặc 4.
  • 4-2 Nhấn KIỂM TRA trên máy kiểm tra chính hoặc nhấn biểu tượng trên máy kiểm tra chính hoặc từ xa. (Liên kết cố định Cat 8/7/8/Class I/II có thể có hai đầu nối và chiều dài tối đa là 24m. Xem Hướng dẫn sử dụng để biết sơ đồ kết nối).

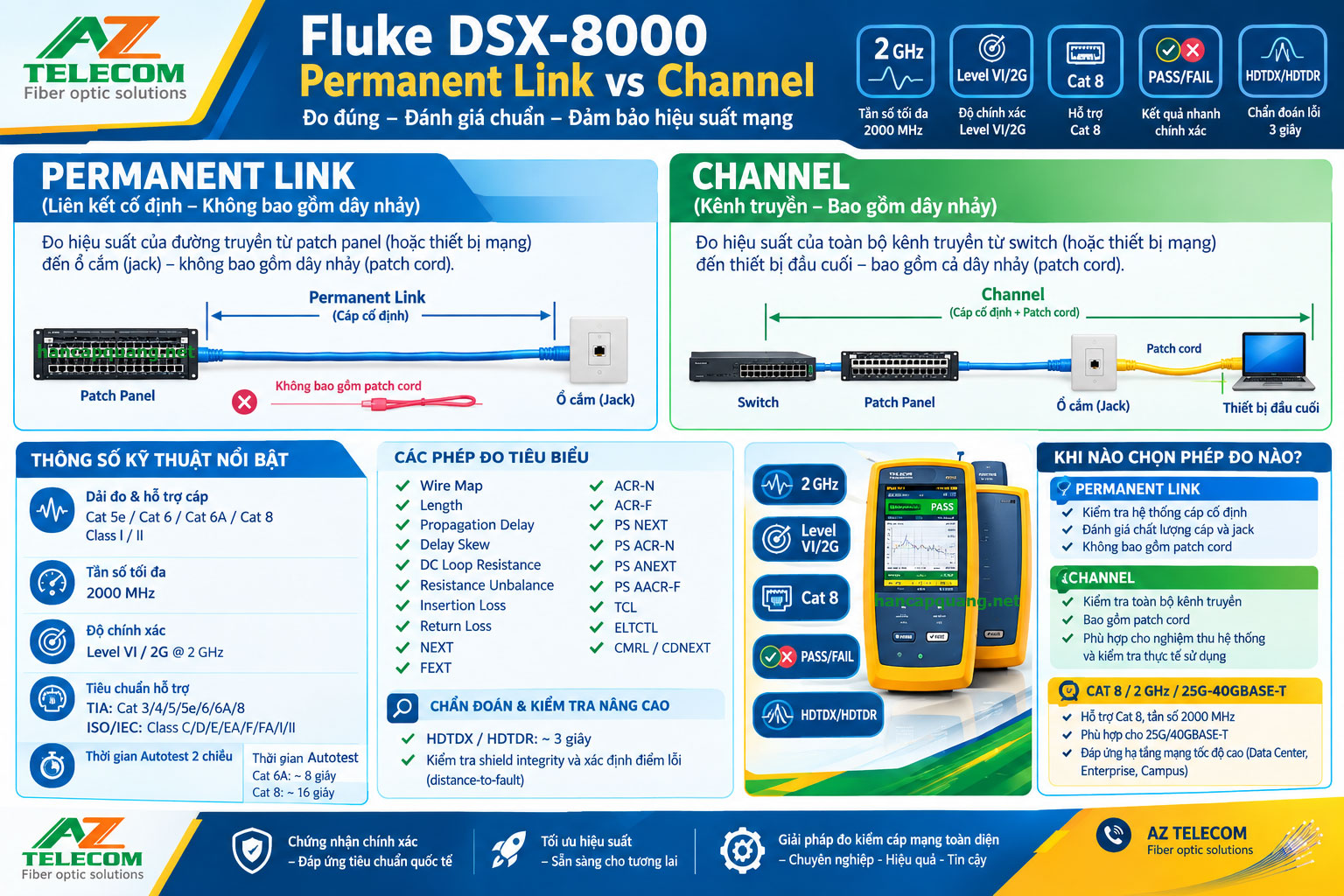

Hình 3. Kết nối liên kết cố định cho các liên kết lên tới Cat 6,7,8
Hình 3. Kết nối liên kết cố định cho các liên kết lên tới Cat 6,7,8
Hình 4. Kết nối kênh cho các liên kết lên tới Cat 6,7,8
Hình 4. Kết nối kênh cho các liên kết lên tới Cat 6,7,8

5) Kiểm tra kết quả

Người kiểm tra hiển thị nhiều views của kết quả kiểm tra (Hình 5):

  • BẢN ĐỒ DÂY: Hiển thị các kết nối giữa các đầu cáp được thử nghiệm. Người kiểm tra so sánh các kết nối với Cấu hình ổ cắm đã chọn để nhận được kết quả ĐẠT hoặc KHÔNG ĐẠT.
  • THI: Hiển thị kết quả tổng thể cho từng xét nghiệm được yêu cầu theo giới hạn xét nghiệm đã chọn. Để xem kết quả chi tiết của bài kiểm tra, hãy nhấn vào bảng điều khiển.
Hình 5. Ví dụ tập tin màn hình kết quả cặp xoắn
Hình 5. Ví dụ tập tin màn hình kết quả cặp xoắn

6) Lưu kết quả

  • 6-1 Nhấn LƯU nếu kiểm tra đạt hoặc KHẮC PHỤC SAU nếu kiểm tra không thành công.
  • 6-2 Nếu hộp ID cáp hiển thị ID chính xác, hãy nhấn LƯU.

Để nhập ID cáp, chạm vào hộp ID cáp trên màn hình LƯU KẾT QUẢ, sử dụng bàn phím để nhập tên cho kết quả, chạm vào XONG, sau đó chạm vào LƯU.
Trình kiểm tra lưu kết quả trong dự án MẶC ĐỊNH, trừ khi bạn chọn một dự án khác.

Bạn có thể thiết lập dự án để chỉ định cài đặt và kiểm tra cần thiết cho công việc, theo dõi trạng thái của công việc và sắp xếp kết quả kiểm tra.
Để bắt đầu một dự án mới, chạm vào DỰ ÁN trên màn hình chính, chạm vào THAY ĐỔI DỰ ÁN, sau đó chạm vào DỰ ÁN MỚI. Xem Sổ tay Người dùng hoặc Sổ tay Tham khảo Kỹ thuật để biết thêm thông tin.

Vậy là xong cách test cáp xoắn đôi. Ở bài viết sau mình sẽ hướng dẫn cách test cáp quang.
