Đo kiểm Fluke cáp mạng có nghĩa gì

Khi kiểm tra mạng Ethernet (đo kiểm Fluke) của bạn, bạn có một số tùy chọn. Như được nêu chi tiết trong sách hướng dẫn miễn phí: Kiểm tra Ethernet 1 – 10 Gigabit qua cáp đồng với ngân sách eo hẹp, tùy chọn rộng rãi nhất (và tốn kém nhất) là Chứng nhận đường cáp của bạn.

Chứng nhận theo loạt thông số kỹ thuật ANSI/TIA 568 (hoặc ISO/IEC 11801 bên ngoài Bắc Mỹ) là “lời cuối cùng” trong quá trình thử nghiệm. Về cơ bản, Chứng nhận cung cấp bằng chứng chắc chắn rằng hệ thống cáp có cấu trúc của bạn hoạt động chính xác như đã chỉ định theo tiêu chuẩn. Có một số thiết bị Chứng nhận trên thị trường, một số được thiết kế để sử dụng trong môi trường nhà máy trong quá trình sản xuất và các thiết bị bổ sung được thiết kế để sử dụng tại hiện trường sau khi hoàn tất lắp đặt.

Chúng tôi cũng sử dụng thiết bị Chứng nhận trong quá trình kiểm soát chất lượng ngẫu nhiên định kỳ và quy trình phát triển sản phẩm. Khách hàng của chúng tôi có thể yên tâm rằng những gì họ mua là phù hợp với nhiệm vụ, nhưng hãy nhớ rằng có những quy tắc, hướng dẫn và phương pháp hay nhất mà bạn nên tuân theo sẽ ảnh hưởng rất lớn đến kết quả lắp đặt của bạn!

Có hai loại Chứng nhận chính:

• Chứng nhận của nhà máy . Nhà sản xuất (như Fluke) phải thực hiện các bài kiểm tra Chứng nhận của nhà máy đối với sản phẩm thô trước khi bạn nhận được. Điều này áp dụng cho bất kỳ thành phần nào được nêu trong tiêu chuẩn với các số liệu hiệu suất liên quan xung quanh nó. Các mặt hàng như cáp Ethernet bằng đồng nguyên khối , giắc cắm keystone và dây vá đều là các thành phần được nêu trong tiêu chuẩn. Bất chấp thử nghiệm của nhà máy, sau khi bạn lắp đặt sản phẩm, bạn sẽ thay đổi những gì nhà sản xuất đã giao cho bạn (kéo và cắt cáp, v.v.). Bây giờ, về mặt kỹ thuật, hệ thống cáp có cấu trúc của bạn không được xác minh hoặc Chứng nhận. Nó phải được thử nghiệm tại hiện trường, bằng cách nào đó.

• Chứng nhận hiện trường. Chứng nhận thực địa, nhất thiết, phải diễn ra sau khi tất cả công việc thực tế đã hoàn tất. Thường thì yêu cầu này được áp dụng đối với các công ty lớn lắp đặt có liên quan đến hợp đồng. Trong một số trường hợp, nhà sản xuất cáp Ethernet sẽ không chuyển giao bảo hành trừ khi được trình bày kết quả thử nghiệm Chứng nhận sau khi lắp đặt.

Fluke Networks DTX-1800, DSX-5000, DSX-8000 Versiv2 CableAnalyzer là một ví dụ về thiết bị chứng nhận cấp độ hiện trường và được coi là sự đảm bảo cuối cùng để đo hiệu suất của một hệ thống cáp Ethernet ở lớp vật lý. DSX-8000 không thực hiện “đo kiểm Fluke”. Có những thiết bị kiểm tra mạng Fluke thiết lập kết nối TCP/IP để kiểm tra mạng logic, nhưng Chứng nhận thực tế lại là một thứ khác.  Trong quá trình Chứng nhận, mạng IP không được kiểm tra chút nào.  DTX-1800, DSX-5000, DSX-8000 thực hiện các phép đo điện trên dây vật lý của bạn theo tiêu chuẩn và sẽ cho kết quả ĐẠT hoặc KHÔNG ĐẠT.

Những người có khả năng yêu cầu chứng nhận ANSI/TIA 568 đầy đủ cho cơ sở lắp đặt của họ là:

• Các doanh nghiệp vừa và lớn, thậm chí cả một số doanh nghiệp nhỏ hơn nữa.
• Bệnh viện, phòng khám và các ngành liên quan đến y tế/phòng thí nghiệm khác.
• Trường học, khu công nghiệp, cảng, Sân bay…
• Bất kỳ mạng lưới nào cũng phải hoạt động, bất kể thế nào, vì tài sản, tính mạng hoặc số tiền lớn đều bị đe dọa

Để rõ ràng, Fluke Networks không kiểm tra các sản phẩm hoặc lắp đặt cáp của bên thứ ba tại hiện trường hoặc nhà máy. Fluke Networks sản xuất các thiết bị kiểm tra để người khác sử dụng (và họ sản xuất rất nhiều loại khác nhau cho các ngành công nghiệp khác nhau). Họ không chỉ cung cấp thiết bị kiểm tra mà còn có các bài đào tạo và blog mở rộng trên trang web của họ, bao gồm các tiêu chuẩn và mẹo mới nhất của ngành.

Hướng dẫn cách đọc các thông số khi đo kiểm Fluke.

Nói một cách đơn giản, khi cáp Ethernet được kiểm tra bằng Fluke CableAnalyzer, có một loạt các bài kiểm tra có thể được thực hiện. Các bài kiểm tra này bao gồm:

• Tuân thủ tiêu chuẩn loại ANSI/TIA 568, sử dụng các quy tắc và hướng dẫn về lắp đặt cáp Ethernet, cho các liên kết cố định (cáp Ethernet cấu trúc đồng nguyên khối) và các kênh (liên kết cố định + cáp vá đồng xoắn).
• Kiểm tra hộp/cuộn cáp Ethernet (thường được thực hiện tại nhà máy).
• Kiểm tra cáp vá loại ANSI/TIA (Cáp vá Ethernet có đầu cắm RJ45 đến đầu cắm RJ45).
• Kiểm tra ứng dụng theo tiêu chuẩn IEEE nhất định như 1000BASE-T.
• Kiểm tra PoE (đảm bảo cáp hỗ trợ Cấp nguồn qua Ethernet cho các thiết bị IoT, Điểm truy cập Wi-Fi, camera IP, v.v.).
• Kiểm tra ISO/IEC (Tiêu chuẩn danh mục quốc tế).

Mỗi loại thử nghiệm đều mang theo một số tiêu chí được ngành công nghiệp chấp nhận và một số số liệu thử nghiệm được sử dụng để kiểm tra xem cáp có hoạt động như thiết kế hay không. Trong trường hợp Chứng nhận ANSI/TIA 568 “hoàn chỉnh” của liên kết cố định, một số thử nghiệm được thực hiện như sau.

Các thông số hiện thị khi đo kiểm Fluke hay trong file Report:

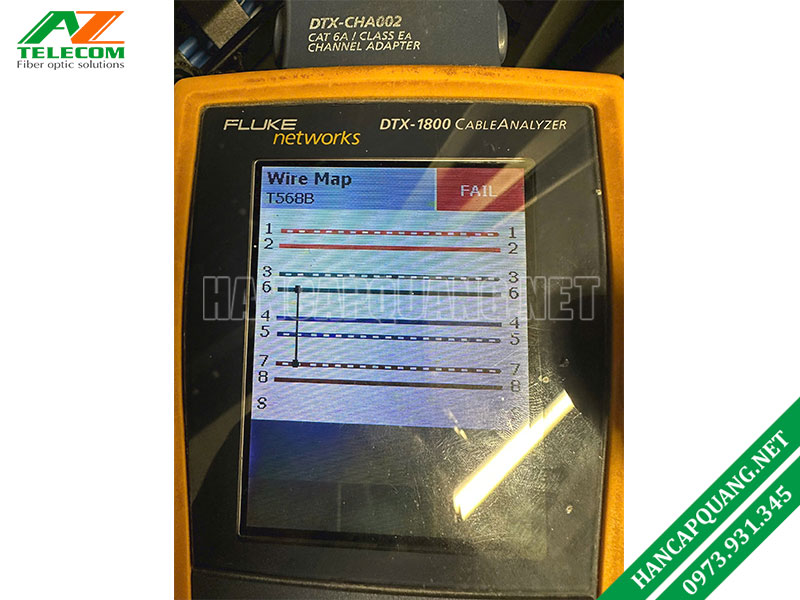

• Wire Map (Bản đồ dây điện): kiểm tra các vấn đề về dây điện vật lý như chập mạch và đấu dây sai.
• NEXT, PS NEXT (TIẾP THEO, PS TIẾP THEO): Có nhiễu ở gần và xa, phát hiện cáp bị hỏng và các cặp cáp bị xoắn quá mức ở đầu nối.
• Return Loss (Suy hao phản hồi): Chất lượng cáp, có vết nước trong cáp của bạn.
• TDR : Chiều dài, trên cặp “ngắn nhất”.
• Propagation Delay (Độ trễ lan truyền): Thời gian cần thiết để gửi tín hiệu 10MHz xuống cáp.
• Delay Skew (Độ lệch trễ): Sự khác biệt về độ trễ tín hiệu giữa các cặp dây dẫn.
• DC Resistance Unbalance (Mất cân bằng điện trở DC): Phát hiện khuyết tật ở dây dẫn bằng đồng… Cách tuyệt vời để phát hiện cáp CCA** – Cáp có lõi đồng pha nhôm!**.
• Insertion Loss (Suy hao chèn): Cáp vượt quá giới hạn chiều dài và cáp kém.
• ACR-F, PS ACR-F: Tỷ lệ nhiễu xuyên âm suy giảm ở đầu xa, cáp có điểm vượt quá giới hạn chiều dài và cáp bị hỏng.
• PS ANEXT, PS AACR-F Kiểm tra nhiễu xuyên âm Cat6A (cáp với cáp).

**Cáp CCA hoặc cáp Copper Clad Aluminum (có nghĩa là đồng tráng nhôm) là mối đe dọa của ngành công nghiệp Ethernet. Bài kiểm tra DC Resistance Unbalance bao gồm DC Loop Resistance làm số liệu đo lường. Cáp CCA khá tệ trong việc truyền dữ liệu hoặc điện áp DC và sẽ hiển thị rõ ràng trong bài kiểm tra này.

Hơn nữa, tài liệu ANSI/TIA 1152 chỉ rõ rằng những cá nhân sử dụng thiết bị chứng nhận cũng phải được đào tạo để thực hiện thử nghiệm trong tầm tay. Đúng vậy…người chứng nhận phải được chứng nhận để chạy chứng nhận viên! Ví dụ, trong trường hợp của tôi, tôi là Kỹ thuật viên kiểm tra cáp được chứng nhận của Fluke Networks sau khi tham gia lớp đào tạo và vượt qua bài kiểm tra.

Nội dung trên chủ yếu giải thích bài đo kiểm Fluke là gì và cách đọc báo cáo kiểm tra Fluke. Chúc các bạn thành công!
