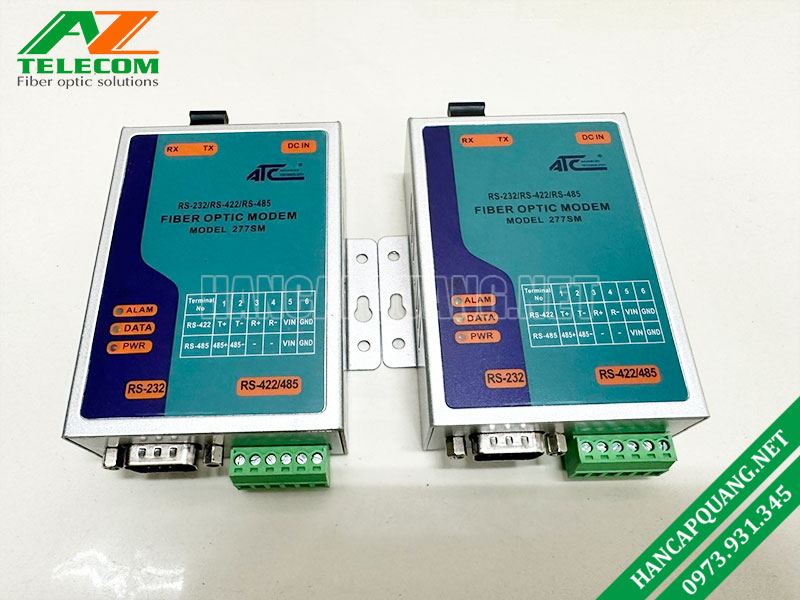

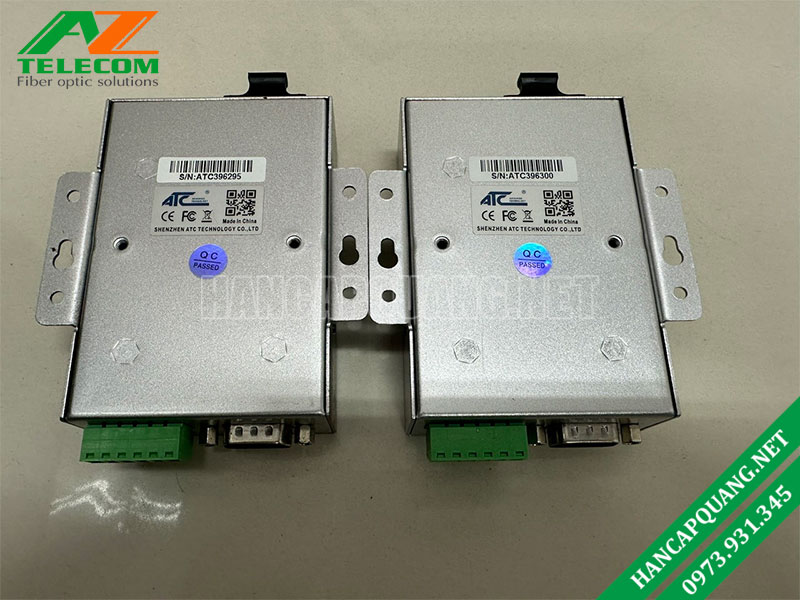

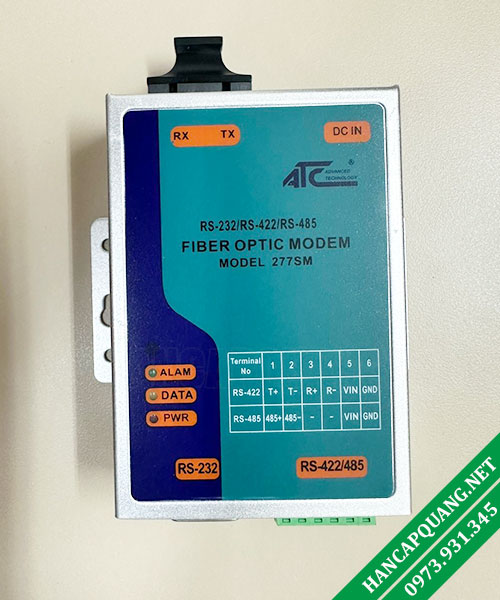

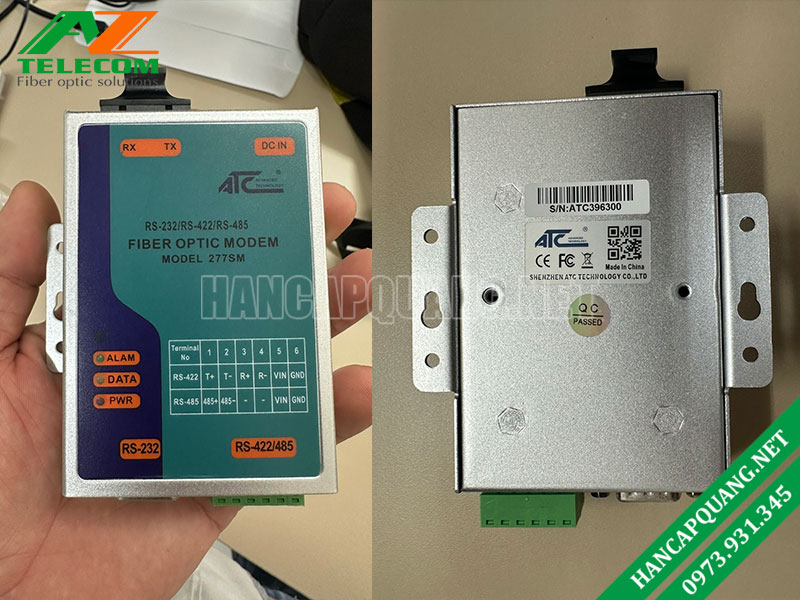

ATC-277SM bộ chuyển đổi RS-232/422/485 sang quang

ATC-277SM là một loại bộ chuyển đổi tín hiệu cổng nối tiếp serial RS-232/422/485 sang cáp quang. Sản phẩm này sử dụng sợi quang làm phương tiện truyền dẫn, để cải thiện khả năng truyền dẫn của hệ thống hiệu suất, đồng thời tránh được các yếu tố gây nhiễu thường gặp với cáp đồng trục như sét, xung điện và nhiễu điện từ.

Đây là giải pháp tốt nhất để kết nối thiết bị đầu cuối (RTU) với HOST hoặc bộ điều khiển hệ thống thu thập dữ liệu phân tán (SCADA). Ứng dụng nhiều trong hết nối các tủ báo cháy, IOT…

Tính năng nổi bật ATC-277SM

• Hỗ trợ cáp quang đơn mode (Single-mode) với khoảng cách làm việc lên đến 20KM
• Hỗ trợ mạng điểm – điểm hoặc vòng (điểm – đa điểm)
• Hỗ trợ nghi thức truyền đồng bộ đa dạng bao gồm RS-232, RS-422 và RS-485
• Có thể sử dụng bất kỳ hai trong các chuẩn giao tiếp RS-232,RS-422 hoặc RS-485 với nhau
• Hỗ trợ cả hai kiểu mạng RS-485 2 dây (bán song công) và 4 dây (song công toàn phần)
• Tốc độ truyền thông lên đến 115.2KBPS (RS-232/422/485)
• Đầu nối quang kiểu SC/ST

Thông số kỹ thuật của ATC277SM

Optical Fiber Port

• Interface: SC or ST
• Fiber requirements: 50/125μm,100/140μm,200μm.
• Transmission distance: SM:20 km,MM:2km
• Wavelength: SM:1310 nm,MM:850 nm
• Coupled Power Budget: 12.1 dB
• Point to point transmission: half-duplex and full-duplex

RS-232/485/422 Port

• Interface: DB9-DTE (Male) for RS-232.
• 6-bit terminal connector for RS-485/422.
• RS-232: TXD,RXD,GND
• RS-485: 485+,485-
• RS-422: TX+,TX-,RX+,RXBaud
• rate：300bps ~ 250.4kbps
• Lightning protection：RS-232: each line 600W
• RS-485/422: each line 1000W

Physical Specifications

• Shell: iron (1 mm)
• Size: 100mm × 86mm × 26 mm
• Weight：0.60kg（full package）
• Operating temperature: -20°C to 70°C
• Storage temperature: -40°C to 80°C
• Working humidity: 5 ~ 95% RH
• Power supply: 9-24VDC @ 250mA max.
• ATC-277SM Datasheet
