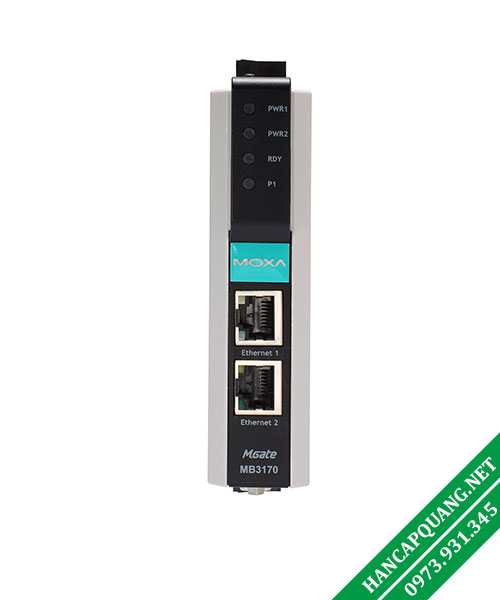

Mgate MB3170 chuyển đổi 1 cổng RS232/485/422 sang Ethernet
Liên hệ
Moxa MGate MB3170 là một thiết bị chuyển đổi cấp cao, chuyên dùng để kết nối các thiết bị sử dụng Modbus RTU (RS485-422-232) Sang Modbus TCP. Với khả năng chuyển đổi giữa giao diện Ethernet và các giao diện serial như RS232, RS485, và RS422, sản phẩm này là sự lựa chọn lý tưởng cho các ứng dụng công nghiệp và tự động hóa.

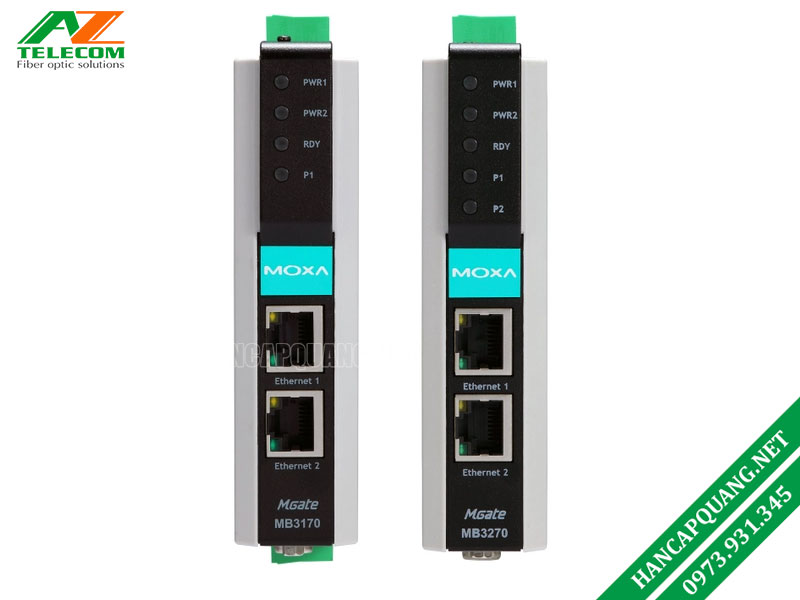

MGate MB3170 và MB3270 lần lượt là các cổng Modbus 1 và 2 cổng, chuyển đổi giữa các giao thức truyền thông Modbus TCP, ASCII và RTU. Các cổng cung cấp cả giao tiếp nối tiếp với Ethernet và giao tiếp nối tiếp (chính) với nối tiếp (phụ). Ngoài ra, các cổng hỗ trợ kết nối đồng thời các chủ nối tiếp và Ethernet với các thiết bị Modbus nối tiếp.
Các cổng MGate MB3170 và MB3270 Series có thể được truy cập bởi tối đa 32 máy chủ/máy khách TCP hoặc kết nối với tối đa 32 máy chủ/tớ TCP. Định tuyến qua các cổng nối tiếp có thể được kiểm soát bằng địa chỉ IP, số cổng TCP hoặc ánh xạ ID. Chức năng kiểm soát ưu tiên đặc trưng cho phép các lệnh khẩn cấp nhận được phản hồi ngay lập tức. Tất cả các mẫu đều chắc chắn, có thể gắn DIN-rail và cung cấp cách ly quang tích hợp tùy chọn cho tín hiệu nối tiếp.
Tính năng và đặc điểm nổi bật
- Hỗ trợ Định tuyến thiết bị tự động để dễ dàng cấu hình
- Hỗ trợ định tuyến theo cổng TCP hoặc địa chỉ IP để triển khai linh hoạt
- Kết nối tới 32 máy chủ Modbus TCP
- Kết nối tối đa 31 hoặc 62 nô lệ Modbus RTU/ASCII
- Được truy cập bởi tối đa 32 máy khách Modbus TCP (giữ lại 32 yêu cầu Modbus cho mỗi Master)
- Hỗ trợ truyền thông nối tiếp Modbus master đến Modbus serial Slave
- Xếp tầng Ethernet tích hợp để dễ dàng nối dây
- 10/100BaseTX (RJ45) hoặc 100BaseFX (chế độ đơn hoặc đa chế độ với đầu nối SC/ST)
- Đường hầm yêu cầu khẩn cấp đảm bảo kiểm soát QoS
- Giám sát lưu lượng Modbus nhúng để khắc phục sự cố dễ dàng
- Cổng nối tiếp với bảo vệ cách ly 2 kV (dành cho kiểu máy “-I”)
- Có sẵn các mẫu nhiệt độ hoạt động rộng -40 đến 75°C
- Hỗ trợ đầu vào nguồn DC kép dự phòng và 1 đầu ra rơle
Thông số kỹ thuật Mgate MB3170
| • Ethernet Interface | |
| Protocols | Modbus TCP |
| Number of Ports | 2 (1 IP, Ethernet cascade) |
| Speed | 10/100 Mbps, Auto MDI/MDIX |
| Connector | 8-pin RJ45 |
| Magnetic Isolation Protection | 1.5 kV (built-in) |
| • Optical Fiber Interface | |
| Table | |
| • Serial Interface | |
| Protocol | Modbus RTU/ASCII Master/Slave |
| Number of Ports | MB3170/3170I: 1 MB3270/3270I: 2 |
| Serial Standards | RS-232/422/485, software selectable |
| Connectors | MB3170/3170I: DB9 male for RS-232, terminal block for RS-422/485 MB3270/3270I: DB9 male x 2 |
| Magnetic Isolation Protection | 2 kV (for “I” models) |
| ESD Protection | 15 kV for all signals |
| RS-485 Data Direction Control | ADDC® (automatic data direction control) |
| Pull High/Low Resistor for RS-485 | 1 kΩ, 150 kΩ |
| Terminator for RS-485 | 120 Ω |
| • Serial Communication Parameters | |
| Data Bits | 7, 8 |
| Stop Bits | 1, 2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | RTS/CTS, DTR/DSR, RTS Toggle (RS-232 only) |
| Baudrate | 50 bps to 921.6 kbps |
| • Serial Signals | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| • Software | |
| Configuration Options | Web Console, Telnet Console, Windows Utility |
| Utility | MGate Manager for Windows2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Multi-master and Multi-drop | Master mode: 32 TCP slaves Slave mode: 32 TCP masters (request queue 32-deep for each master) |
| Support | Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1 (read only) |
| • Physical Characteristics | |
| Housing | Plastic, IP30 |
| Weight | MGate MB3170: 360 g (0.79 lb) MGate MB3270: 380 g (0.84 lb) |
| Dimensions | Without ears: 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in) With ears extended: 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in) |
| • Environmental Limits | |
| Operating Temperature | Standard Models: 0 to 60°C (32 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| Vibration | IEC 60068-2-6, IEC 60068-2-64 |
| Shock | IEC 60068-2-27 |
| Drop | IEC 60068-2-32 |
| • Power Requirements | |
| Input Voltage | 12 to 48 VDC |
| Input Current | MGate MB3170: 435 mA @ 12 VDC MGate MB3170I: 555 mA @ 12 VDC MGate MB3270: 435 mA @ 12 VDC MGate MB3270I: 510 mA @ 12 VDC MGate MB3170-M-SC: 510 mA @ 12 VDC MGate MB3170-M-ST: 510 mA @ 12 VDC MGate MB3170-S-SC: 555 mA @ 12 VDC MGate MB3170I- |
| Power Connector | Terminal block |
| Relay Output | 1 digital relay output to alarm (normal closed), with current carrying capacity 1 A @ 30 VDC |
| • Standards and Certifications | |
| Safety | UL 508, EN 60950-1 |
| Hazardous Location | Class 1 Division 2, ATEX, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
| Marine | DNV |
| • MTBF (mean time between failures) | |
| Time | MGate MB3170: 1,349,710 hrs MGate MB3170-M-SC: 1,175,887 hrs MGate MB3170-M-ST: 1,175,887 hrs MGate MB3170-S-SC: 1,175,887 hrs MGate MB3170I-M-SC: 768,343 hrs MGate MB3170I-S-SC: 763,707 hrs MGate MB3270: 1,236,384 hrs |
| Standard | Telcordia SR332 |
Tải tài liệu kỹ thuật:
| Loại tài liệu | Kiểu | Phiên bản |
|---|---|---|
|
Datasheet for MGate MB3170/MB3270 Series 1.4Mb |
Datasheet | v2.1 |
