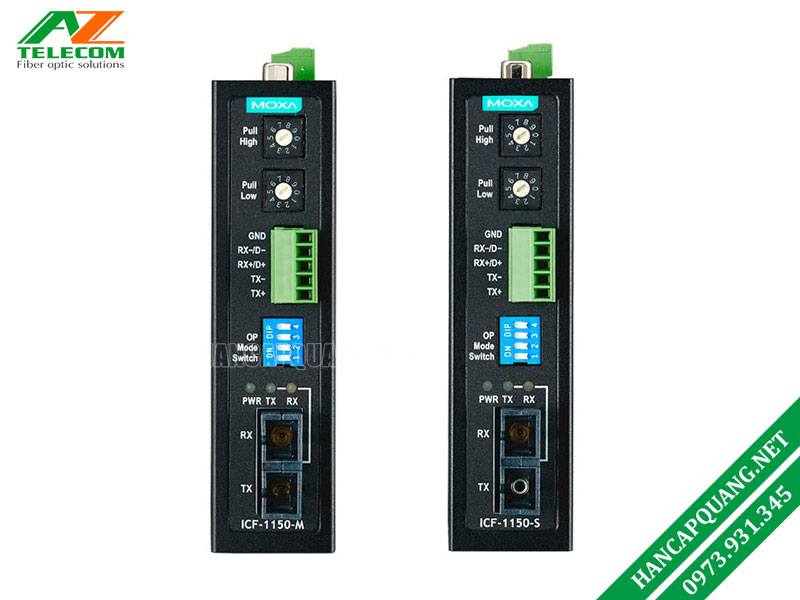

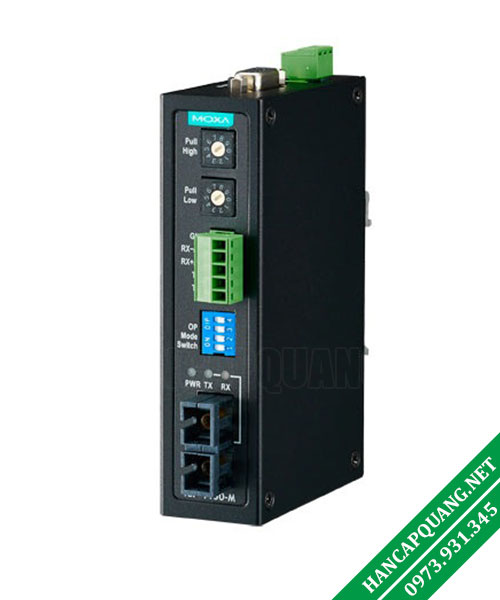

ICF-1150-M-SC bộ chuyển đổi tín hiệu RS232/422/485 sang quang
Bộ chuyển đổi tín hiệu RS232/422/485 ICF-1150-M-SC sang cáp tín hiệu quang giúp người dùng giao tiếp với các thiết bị nối tiếp của họ một cách dễ dàng và đáng tin cậy. ICF-1150-M-SC được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, hoạt động bền bỉ… Sản phẩm hiện đang được sử dụng trong các lĩnh vực IOT như: Điện mặt trời, điện gió, khí tượng thủy văn, giao thông thông minh, hệ thống báo cháy…
Bộ chuyển đổi nối tiếp sang sợi quang ICF-1150-M-SC truyền tín hiệu RS-232 / RS-422 / RS-485 đến các cổng sợi quang để nâng cao khoảng cách truyền dẫn. Khi thiết bị ICF-1150-M-SC nhận dữ liệu từ bất kỳ cổng nối tiếp nào, nó sẽ gửi dữ liệu qua các cổng cáp quang.
Các sản phẩm này không chỉ hỗ trợ cáp quang đơn mode và đa mode cho các khoảng cách truyền khác nhau, các model có bảo vệ cách ly cũng có sẵn để tăng cường khả năng chống ồn. Các sản phẩm ICF-1150-M-SC có giao tiếp ba chiều và Công tắc xoay để cài đặt điện trở kéo cao / thấp để lắp đặt tại chỗ.
Tính năng nổi bật ICF-1150-M-SC
- Giao tiếp 3 chiều: RS-232, RS-422/485 và sợi quang
- Công tắc xoay để thay đổi giá trị điện trở cao / thấp kéo
- Mở rộng đường truyền RS-232/422/485 lên đến 40 km với chế độ đơn hoặc 5 km với đa chế độ.
- Có sẵn các mẫu dải nhiệt độ rộng -40 đến 85 ° C
- C1D2, ATEX và IECEx được chứng nhận cho các môi trường công nghiệp khắc nghiệt
Thông số kỹ thuật ICF-1150 Series
| Optical Fiber | 100BaseFX ports: ICF-1150/1150I-M/S-SC Series: multi-mode/single-mode SC connector ICF-1150/1150I-M/S-ST Series: multi-mode/single-mode ST connector |
| No. of Ports | 2 |
| Serial Standards | RS-232, RS-422, RS-485 |
| Flow Control | ADDC® (automatic data direction control) for RS-485 |
| Baudrate | 50 bps to 921.6 kbps (supports non-standard baudrates) |
| Input Current | ICF-1150 Series: 127 mA @ 12 VDC
ICF-1150I Series: 163 mA @ 12 VDC |
| Input Voltage | 12 to 48 VDC |
| Power Consumption | ICF-1150 Series: 163 mA @ 12 VDC
ICF-1150I Series: 127 mA @ 12 VDC |
| RS-232
RS-422 RS-485-4w RS-485-2w |
TxD, RxD, GND
Tx+, Tx-, Rx+, Rx-, GND Tx+, Tx-, Rx+, Rx-, GND Data+, Data-, GND |
| Operating Temperature | Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F) |
| Storage Temperature (package included) | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| Weight | 330 g (0.73 lb) |
| Installation | Desktop |
| Housing | Metal |
| IP Rating | IP30 |
| Dimensions | 30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in) |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMC | EN 55032/24 |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m |
| Environmental Testing | IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 |
| Safety | EN 60950-1, IEC 60950-1 |
Chuẩn cáp quang và độ nhạy thu phát ICF-1150 Series
| Low-Speed Fiber Module | Multi-Mode | Single-Mode | |
| Fiber Cable Requirements | 50/125 µm, 800 MHz | G.652 | |
| 62.5/125 µm, 500 MHz | |||
| Typical Distance | 5 km | 40 km | |
| Wavelength | Typical (nm) | 850 | 1310 |
| TX Range (nm) | 840 to 860 | 1290 to 1330 | |
| RX Range (nm) | 800 to 900 | 1100 to 1650 | |
| Optical Power | TX Range (dBm) | 0 to -8 | 0 to -8 |
| RX Range (dBm) | 0 to -25 | 0 to -25 | |
| Link Budget (dB) | 15 | 20 | |
| Dispersion Penalty (dB) | 1 | 1 | |
| Note: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, …, 0h) to the serial converter’s serial port. | |||
Tải tài liệu kỹ thuật:
| Loại tài liệu | Kiểu | Phiên bản |
|---|---|---|
| Datasheet for ICF-1150 Series | Datasheet | v1.6 |
