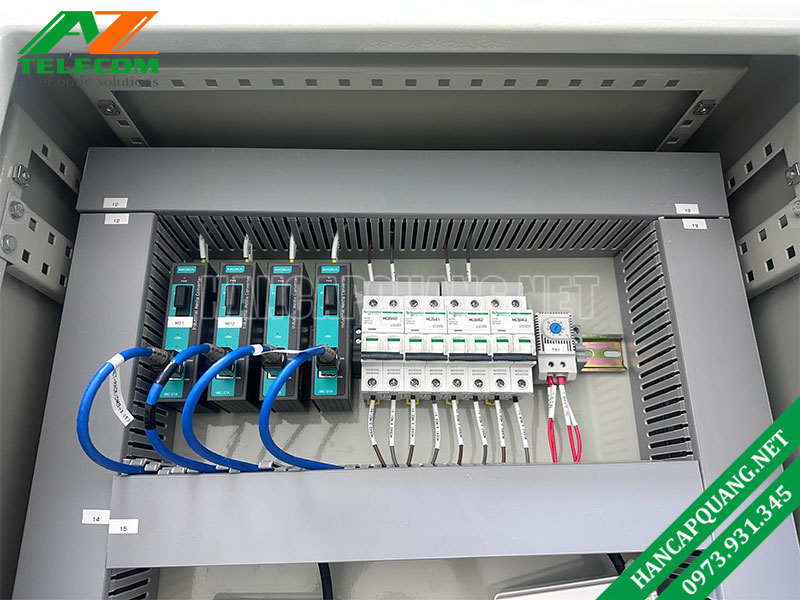

Thi công cáp quang ứng dụng trong tự động hóa nhà máy Nhật Bản

Trong xu hướng chuyển đổi số và phát triển Internet of Things (IoT), các hệ thống tự động hóa ngày càng được triển khai rộng rãi trong nhà máy, khu công nghiệp, tòa nhà thông minh, kho vận và hạ tầng đô thị. Khi số lượng thiết bị kết nối ngày càng tăng, yêu cầu về tốc độ truyền dữ liệu, độ ổn định và khả năng hoạt động liên tục cũng trở nên khắt khe hơn.

Trong đó, thi công cáp quang ứng dụng trong tự động hóa IoT là một giải pháp quan trọng giúp xây dựng hạ tầng truyền dẫn tốc độ cao, ổn định và có khả năng đáp ứng nhu cầu mở rộng hệ thống trong tương lai.

Nội dung bài viết

Cáp quang đóng vai trò gì trong hệ thống tự động hóa IoT?

IoT là mô hình kết nối các thiết bị, cảm biến, máy móc và hệ thống điều khiển với nhau thông qua mạng truyền thông. Trong môi trường công nghiệp, lượng dữ liệu truyền tải có thể rất lớn và yêu cầu thời gian phản hồi nhanh.

Cáp quang sử dụng tín hiệu ánh sáng để truyền dữ liệu nên có nhiều ưu điểm so với cáp đồng truyền thống. Đường truyền có thể đạt tốc độ cao, khoảng cách xa và ít bị ảnh hưởng bởi nhiễu điện từ.

Trong một hệ thống tự động hóa IoT, cáp quang có thể được sử dụng để kết nối:

Máy chủ và trung tâm dữ liệu.
Switch công nghiệp và tủ mạng.
PLC, HMI và hệ thống SCADA.
Camera giám sát IP.
Cảm biến và thiết bị IoT Gateway.
Các dây chuyền sản xuất tự động.
Tủ điều khiển tại nhiều khu vực trong nhà máy.
Hệ thống quản lý năng lượng và tòa nhà thông minh.

Vì sao nên sử dụng cáp quang cho tự động hóa IoT?

1. Tốc độ truyền dữ liệu cao

Các hệ thống IoT hiện đại không chỉ truyền dữ liệu cảm biến đơn giản mà còn kết hợp camera IP, dữ liệu sản xuất, hệ thống giám sát và phân tích thời gian thực.

Cáp quang hỗ trợ các kết nối tốc độ cao như 1Gbps, 10Gbps và cao hơn tùy thiết bị, loại module quang và thiết kế mạng. Điều này giúp hệ thống có đủ băng thông khi số lượng thiết bị IoT tăng lên.

2. Khoảng cách truyền dẫn xa

So với nhiều loại cáp mạng đồng, cáp quang phù hợp hơn với các hệ thống có khoảng cách truyền dẫn lớn.

Đặc biệt tại nhà máy hoặc khu công nghiệp có nhiều phân xưởng nằm cách xa nhau, cáp quang có thể tạo thành tuyến backbone kết nối các khu vực mà không phải sử dụng quá nhiều thiết bị trung gian.

3. Chống nhiễu điện từ tốt

Môi trường công nghiệp thường có động cơ, biến tần, máy hàn, tủ điện và nhiều thiết bị công suất lớn. Đây là những nguồn có thể tạo ra nhiễu điện từ, ảnh hưởng đến hệ thống truyền dẫn sử dụng cáp đồng.

Cáp quang truyền dữ liệu bằng ánh sáng và không dẫn điện, vì vậy có khả năng chống nhiễu điện từ rất tốt. Đây là một trong những lý do cáp quang được lựa chọn cho các tuyến truyền thông quan trọng trong tự động hóa công nghiệp.

4. Tăng độ ổn định cho hệ thống

IoT và tự động hóa thường yêu cầu hệ thống hoạt động liên tục. Mất kết nối có thể khiến dữ liệu giám sát bị gián đoạn hoặc ảnh hưởng đến quá trình vận hành.

Một hệ thống cáp quang được thiết kế và thi công đúng kỹ thuật sẽ giúp đường truyền ổn định, giảm nguy cơ suy hao bất thường và tạo nền tảng tốt cho việc vận hành hệ thống lâu dài.

5. Dễ dàng mở rộng trong tương lai

Khi nhà máy mở rộng dây chuyền hoặc bổ sung thêm camera, cảm biến và thiết bị IoT, nhu cầu băng thông cũng tăng theo.

Việc xây dựng hệ thống backbone cáp quang ngay từ đầu giúp doanh nghiệp có thêm khả năng nâng cấp tốc độ truyền dẫn mà không phải thay đổi toàn bộ hạ tầng mạng.

Các loại cáp quang thường dùng trong hệ thống IoT

Tùy vào khoảng cách và kiến trúc mạng, đơn vị thi công có thể lựa chọn nhiều loại cáp quang khác nhau.

Cáp quang Singlemode

Cáp quang Singlemode thường được sử dụng cho các tuyến truyền dẫn xa, backbone giữa các tòa nhà, phân xưởng hoặc khu vực trong khu công nghiệp.
Ưu điểm của cáp Singlemode là khả năng truyền dẫn khoảng cách lớn và phù hợp với các hệ thống cần nâng cấp tốc độ trong tương lai.

Cáp quang Multimode

Cáp Multimode phù hợp với những tuyến truyền dẫn khoảng cách ngắn hơn, chẳng hạn kết nối giữa các tủ mạng, phòng máy chủ hoặc các khu vực trong cùng một công trình.
Việc lựa chọn Singlemode hay Multimode cần dựa trên khoảng cách, thiết bị mạng, module quang và yêu cầu tốc độ của toàn bộ hệ thống.

Quy trình thi công cáp quang cho hệ thống tự động hóa IoT

Để hệ thống hoạt động ổn định, việc thi công không nên chỉ dừng lại ở kéo cáp. Một quy trình chuyên nghiệp thường bao gồm các bước sau:

Bước 1: Khảo sát công trình

Kỹ thuật viên khảo sát vị trí tủ mạng, tủ điều khiển, máy chủ, switch, IoT Gateway và các khu vực cần kết nối.
Đồng thời xác định tuyến cáp, khoảng cách, vị trí đặt ODF, hộp phối quang và phương án bảo vệ cáp.

Bước 2: Thiết kế tuyến cáp

Dựa trên sơ đồ hệ thống, đơn vị thi công xây dựng phương án đi cáp phù hợp.
Đối với môi trường nhà máy, cần đặc biệt lưu ý tuyến cáp gần đường điện, khu vực có nhiệt độ cao, rung động hoặc nguy cơ tác động cơ học.

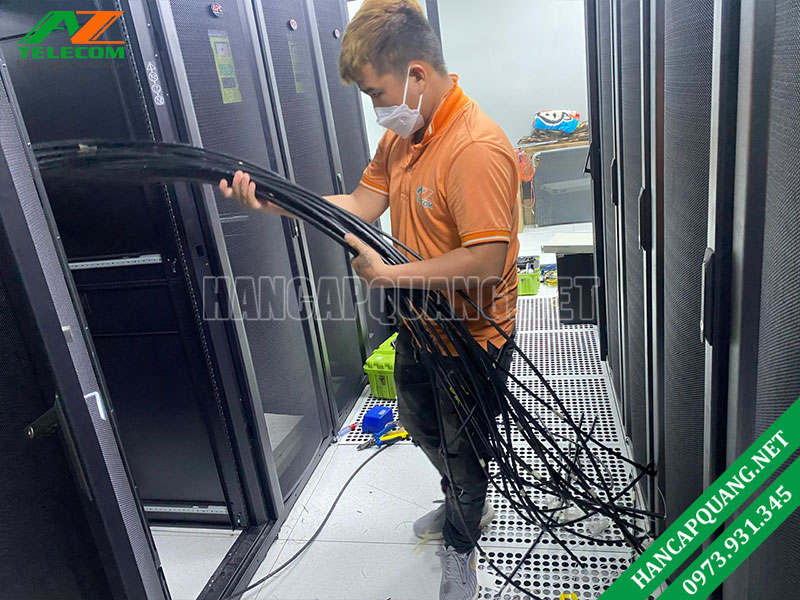

Bước 3: Kéo và cố định cáp quang

Cáp cần được kéo đúng kỹ thuật, đảm bảo bán kính uốn và lực kéo theo yêu cầu của nhà sản xuất.
Tuyến cáp có thể được triển khai trong máng cáp, ống bảo vệ, thang cáp hoặc các hệ thống hạ tầng phù hợp với điều kiện thực tế.

Bước 4: Hàn nối cáp quang

Các sợi quang được chuẩn bị và hàn bằng máy hàn cáp quang chuyên dụng. Mối hàn cần được bảo vệ bằng ống co nhiệt và sắp xếp gọn trong khay hàn.
Đây là công đoạn đòi hỏi kỹ thuật viên có kinh nghiệm vì chất lượng mối hàn ảnh hưởng trực tiếp đến suy hao của tuyến quang.

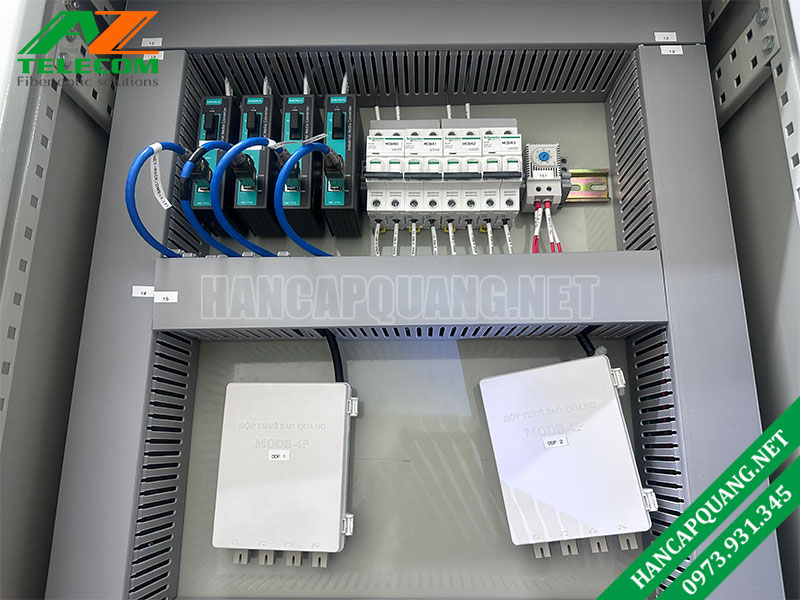

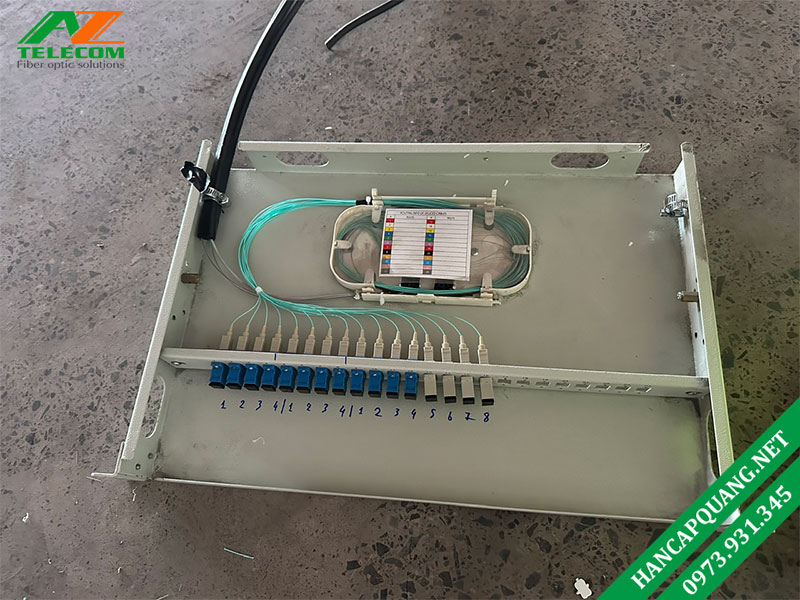

Bước 5: Đấu nối vào ODF và thiết bị mạng

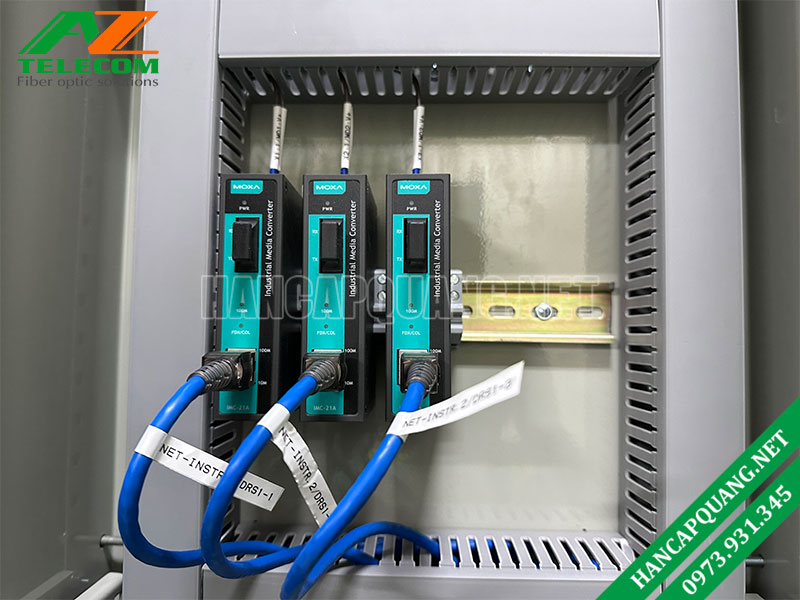

Sau khi hoàn thành tuyến cáp, các sợi quang được đưa vào ODF, adapter và patch cord để kết nối với switch quang, converter hoặc module SFP/SFP+.

Việc đánh số và quản lý từng sợi quang cũng cần được thực hiện rõ ràng để thuận tiện cho bảo trì sau này.

Bước 6: Đo kiểm tuyến cáp

Sau khi thi công, tuyến cáp cần được kiểm tra bằng các thiết bị chuyên dụng như Optical Power Meter và OTDR.
Kết quả đo giúp xác định suy hao, chiều dài tuyến, vị trí mối hàn, điểm bất thường hoặc sự cố trên đường truyền.

Bước 7: Bàn giao và lập hồ sơ

Đơn vị thi công nên bàn giao sơ đồ tuyến cáp, sơ đồ ODF, vị trí mối hàn và kết quả đo kiểm.
Hồ sơ này giúp doanh nghiệp dễ dàng quản lý, sửa chữa và mở rộng hệ thống trong tương lai.

Những lưu ý khi thi công cáp quang trong môi trường IoT công nghiệp

Hệ thống tự động hóa thường có yêu cầu cao hơn mạng văn phòng thông thường. Vì vậy, khi triển khai cần chú ý:

Xác định chính xác nhu cầu băng thông trước khi lựa chọn thiết bị.
Lựa chọn Singlemode hoặc Multimode phù hợp.
Không để cáp quang bị kéo quá lực hoặc uốn quá bán kính cho phép.
Hạn chế đặt tuyến cáp tại vị trí dễ va đập.
Tách biệt hợp lý với các tuyến điện công suất lớn.
Đánh nhãn hai đầu cáp và quản lý màu sợi rõ ràng.
Kiểm tra suy hao sau khi hàn nối.
Sử dụng ODF, patch cord và module quang tương thích.
Thiết kế dự phòng đối với các hệ thống quan trọng.
Lưu lại hồ sơ và kết quả đo OTDR sau khi hoàn thành.

Ứng dụng thực tế của cáp quang trong tự động hóa IoT

Cáp quang có thể được triển khai trong nhiều mô hình khác nhau.

Trong nhà máy thông minh: cáp quang kết nối các phân xưởng, phòng điều khiển, máy chủ, switch công nghiệp và hệ thống SCADA.
Trong kho thông minh: đường truyền quang kết nối hệ thống camera, máy chủ, thiết bị quản lý kho, robot tự động và các IoT Gateway.
Trong tòa nhà thông minh: cáp quang có thể làm backbone cho hệ thống camera, kiểm soát ra vào, quản lý năng lượng, điều hòa và các thiết bị IoT.
Trong khu công nghiệp: cáp quang giúp kết nối nhiều nhà xưởng hoặc các khu vực cách xa nhau thành một hạ tầng mạng thống nhất.

Lựa chọn đơn vị thi công cáp quang cho hệ thống IoT

Đối với hệ thống tự động hóa, chất lượng thi công có ảnh hưởng trực tiếp đến độ ổn định của mạng truyền thông. Vì vậy, doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm thực tế trong thi công cáp quang, hàn nối và đo kiểm tuyến quang.

Một đơn vị chuyên nghiệp cần có đội ngũ kỹ thuật, máy hàn quang, OTDR, thiết bị đo công suất quang và khả năng đọc hiểu sơ đồ mạng. Ngoài việc thi công, đơn vị cũng nên tư vấn phương án dự phòng và khả năng mở rộng hệ thống.

Kết luận

Thi công cáp quang ứng dụng trong tự động hóa IoT là một trong những giải pháp quan trọng để xây dựng hạ tầng mạng tốc độ cao, ổn định và có khả năng mở rộng. Với ưu điểm về khoảng cách truyền dẫn, tốc độ, khả năng chống nhiễu và độ ổn định, cáp quang đặc biệt phù hợp với môi trường nhà máy, khu công nghiệp và các hệ thống IoT quy mô lớn.

Việc lựa chọn đúng loại cáp, thiết kế tuyến hợp lý, hàn nối đạt chuẩn và đo kiểm bằng OTDR sau thi công sẽ giúp doanh nghiệp xây dựng một hệ thống truyền dẫn đáng tin cậy, đáp ứng tốt nhu cầu tự động hóa hiện tại và sẵn sàng cho quá trình mở rộng trong tương lai.
