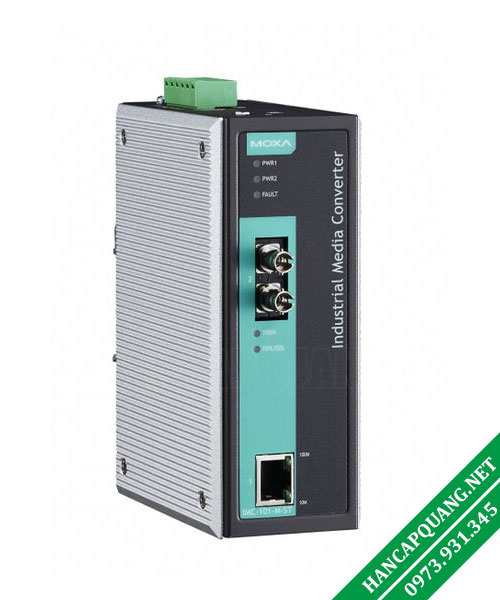

IMC-101-M-ST Bộ chuyển đổi quang điện công nghiệp Moxa Multimode
Liên hệ
Moxa IMC-101-M-ST là bộ chuyển đổi quang điện công nghiệp tốc độ 10/100 Mbps, Multimode, cổng kết nối SC, 0 đến 60°C.
Bộ chuyển đổi Ethernet Sang Cáp Quang IMC-101-M-ST cung cấp khả năng chuyển đổi phương tiện cấp công nghiệp giữa 10/100BaseT(X) và 100BaseFX (đầu nối ST). Thiết kế công nghiệp đáng tin cậy của bộ chuyển đổi IMC-101-M-ST rất tuyệt vời để giữ cho các ứng dụng tự động hóa công nghiệp của bạn chạy liên tục và mỗi bộ chuyển đổi IMC-101-M-ST đều có cảnh báo cảnh báo đầu ra rơle để giúp ngăn ngừa hư hỏng và mất mát.
Bộ chuyển đổi quang điện IMC-101-M-ST được thiết kế cho môi trường công nghiệp khắc nghiệt, chẳng hạn như ở những vị trí nguy hiểm (Loại 1, Phân khu 2/Vùng 2, IECEx), đi kèm với chứng nhận DNV và tuân thủ các tiêu chuẩn FCC, UL và CE. Các mẫu trong Dòng IMC-101-M-ST hỗ trợ nhiệt độ hoạt động từ 0 đến 60°C và nhiệt độ hoạt động mở rộng từ -40 đến 75°C. Tất cả các bộ chuyển đổi IMC-101 đều phải trải qua thử nghiệm thử nghiệm 100%.
Đặc điểm nổi bật của IMC-101-M-ST
- Tự động đàm phán 10/100BaseT(X) và tự động MDI/MDI-X
- Truyền qua lỗi liên kết (LFPT)
- Mất điện, báo động ngắt cổng bằng đầu ra rơle
- Đầu vào nguồn dự phòng
- Phạm vi nhiệt độ hoạt động rộng -40 đến 75°C (model -T)
- Được thiết kế cho các vị trí nguy hiểm (Loại 1 Phân khu 2/Khu 2, IECEx)
Thông số kỹ thuật của Moxa IMC-101-M-ST
| Technology | |
| Standards | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX |
| • Interface | |
| RJ45 Ports | 10/100BaseT(X) |
| Fiber Ports | 100BaseFX (SC/ST connectors) |
| LED Indicators | PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber port), FDX/COL (Fiber port) |
| DIP Switches | 100BaseFX Full/Half duplex selection, port break alarm mask |
| Alarm Contact | One relay output with current carrying capacity of 1 A @ 24 VDC |
| • Optical Fiber | |
 |
|
| • Physical Characteristics | |
| Housing | Metal, IP30 protection |
| Dimensions | 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in) |
| Weight | 630 g |
| Installation | DIN-Rail mounting, wall mounting (with optional kit) |
| • Environmental Limits | |
| Operating Temperature | Standard Models: 0 to 60°C (32 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| • Power Requirements | |
| Input Voltage | 12 to 45 VDC redundant inputs |
| Input Current | 160 mA @ 24 VDC |
| Connection | Removable terminal block |
| Overload Current Protection | 1.1 A |
| Reverse Polarity Protection | Present |
| • Standards and Certifications | |
| Safety | UL 508, UL 60950-1 |
| Hazardous Location | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nC IIC |
| EMC | CE, FCC |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 2, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11 |
| Marine | DNV, GL |
| Shock | IEC 60068-2-27 |
| Freefall | IEC 60068-2-32 |
| Vibration | IEC 60068-2-6 |
| Green Product | RoHS, CRoHS, WEEE |
| • MTBF (mean time between failures) | |
| Time | 401,000 hrs |
| Database | MIL-HDBK-217F, GB 25°C |
Chuẩn cáp quang và độ nhạy thu phát IMC-101-M-ST
| IMC-101-M-ST | 100BaseFX | ||||
| Multi-Mode | Single-Mode (40 km) | Single-Mode (80 km) | |||
| Fiber Cable Type | OM1 | 50/125 µm | G.652 | G.652 | |
| 800 MHz x km | |||||
| Typical Distance | 4 km | 5 km | 40 km | 80 km | |
| Wavelength | Typical (nm) | 1300 | 1310 | 1550 | |
| TX Range (nm) | 1260 to 1360 | 1280 to 1340 | 1530 to 1570 | ||
| RX Range (nm) | 1100 to 1600 | 1100 to 1600 | 1100 to 1600 | ||
| Optical Power | TX Range (dBm) | -10 to -20 | 0 to -5 | 0 to -5 | |
| RX Range (dBm) | -3 to -32 | -3 to -34 | -3 to -34 | ||
| Link Budget (dB) | 12 | 29 | 29 | ||
| Dispersion Penalty (dB) | 3 | 1 | 1 | ||
| Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB). |
|||||
Tải tài liệu kỹ thuật:
| LOẠI TÀI LIỆU | KIỂU | PHIÊN BẢN |
|---|---|---|
| Datasheet for IMC-101 Series 797.8 KB | Datasheet | v1.7 |
| QIG for IMC-101 Series 2.0 MB | QIG | v9.3 |
Ứng dụng
- Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…
